Structures circulaires en béton armé pour installation de biogaz rapides, circulaires et coffrées en toute sécurité avec PASCHAL

Grâce à cette installation de biogaz, le lisier se transforme en énergie

Le domaine agricole "Höfli" a une longue tradition en tant que grande unité d'élevage, qui remonte à mars 1956. Les gérants de longue date se sont adressés dès 2014 aux propriétaires pour leur parler de la thématique du lisier. Depuis, ils ont travaillé conjointement à la planification et la mise en œuvre avec comme ambition d'associer efficacement l'agriculture et la production d'énergie.
Le premier permis de construire a été accordé dès 2016 pour une petite installation. Cependant, les propriétaires et les gérants se sont ensuite décidés pour une plus grande installation avec une capacité de 250 kilowatts.
Pour ce faire, un fermenteur, le post-digesteur, les canalisations et le bâtiment d'exploitation sont en cours de construction. Pour des raisons environnementales, des conduites à lisier enterrées ont déjà été posées vers les villages voisins afin de garantir un ravitaillement constant en biomasse. En service, l'installation de biogaz fermente les matières organiques arrivant des villages, comme le fumier et le lisier. Ce biogaz est transformé en chaleur et alimente principalement le réseau de distribution public en énergie verte.

Grâce à l'utilisation du coffrage circulaire à poutres trapézoïdales TTK précintré et réhaussé et avec jonction par brides de serrage, les travaux de coffrage ont été très efficaces, d'après le contremaître en charge qui est très satisfait, Adrian Gantenbein, de l'entreprise Stutz AG.

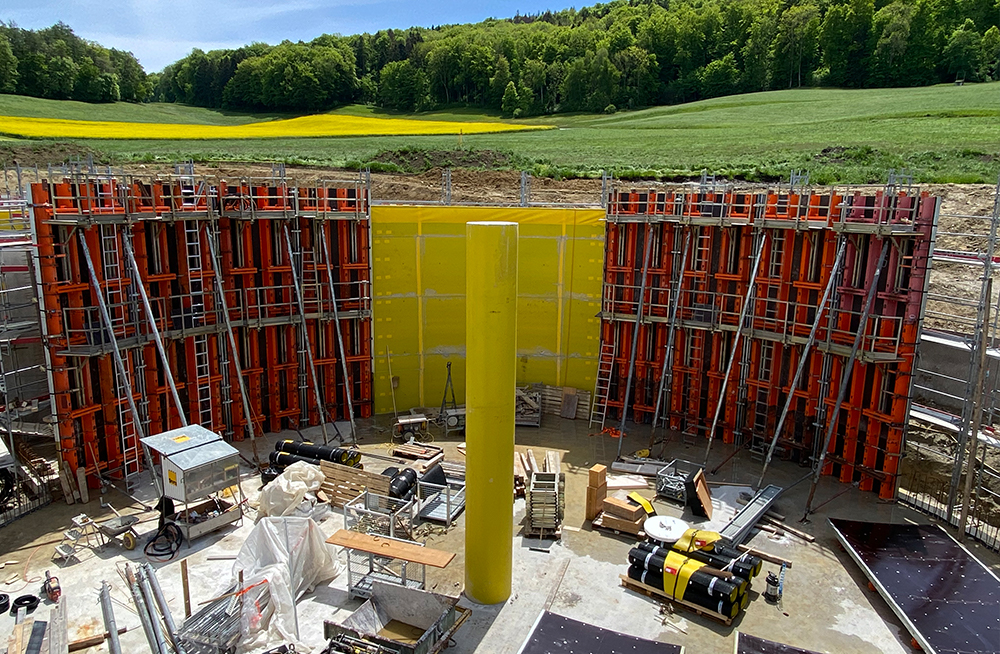

Les deux "constructions au coeur" de l'installation de biogaz, le fermenteur de Ǿ 18 x 6 m et le post-digesteur de Ǿ 22 x 7 m. Deux structures circulaires en béton armé, coffrées avec le coffrage circulaire à poutres trapézoïdales TTK avec jonction par brides de serrage de PASCHAL.

Pièces centrales de l'installation de biogaz, le fermenteur et le post-digesteur

Ces deux structures circulaires en béton armé ont été coulées et coffrées par l'entreprise Stutz AG à l'aide du système de coffrage circulaire TTK à poutres trapézoïdales avec jonction par brides de serrage, respectivement avec 8 phases de bétonnage sur 6 semaines. Pour armer et bétonner efficacement en toute sécurité, les coffrages circulaires à poutres trapézoïdales TTK intérieurs ont été combinés à la plate-forme Multip pour une plate-forme de travail plus sûre.
Le contremaître en charge, Adrian Gantenbein, est satisfait de "bout en bout" de PASCHAL, pour ce qui est de la préparation du travail, de la logistique ainsi que du système de coffrage.
Lors du rendez-vous de chantier à la mi-juin 2021, Adrian Gantenbein évoquait surtout l'utilisation pratique et la mise en œuvre aisée des unités de coffrage TTK de grande surface lors des séquences de bétonnage, avec des hauteurs de coffrage de 637,5 cm pour le post-digesteur et de 750 cm pour le fermenteur.
"L'utilisation aisée des unités de coffrage pré-cintrées TTK de grande surface avec la jonction pratique par brides de serrage a permis entre autres une durée de travaux d'à peine 6 semaines qui bat tous les records", déclare Adrian Gantenbein.

Les deux parois en béton de 25 cm d'épaisseur ont été bétonnées avec le béton étanche F631CL avec une profondeur de pénétration d'eau ˂ 5 mm.

Compatibilité totale pour une véritable efficacité

La compatibilité totale du système PASCHAL se traduit clairement dans l'association du coffrage circulaire à poutres trapézoïdales TTK avec jonction par brides de serrage et la plate-forme Multip. Cette plate-forme de travail fonctionnelle satisfait aux normes de sécurité les plus élevées du règlement de l'association professionnelle allemande du secteur de la construction (BauBG 187) et augmente l'efficacité du travail lors du coffrage ainsi que du bétonnage.
Le montage sur le coffrage s'effectue rapidement et confortablement sur l'élément de coffrage couché, ce qui réduit considérablement les situations à risque. Une fois la plate-forme Multip fixée sur le coffrage, il suffit de déplier le système.
Ce système repliable inclut les échelles, les platelages et les garde-corps, de sorte que des unités complètes peuvent être transportées et mises en place sans qu'il ne soit nécessaire de monter des pièces individuelles ou de procéder à des ajouts du côté du client.
La mise en place et le desserrage des pièces d'assemblage, le montage et le démontage des crochets de grue et le desserrage des tiges de serrage peuvent être effectués rapidement
et en toute sécurité. Lors du transfert des unités de coffrage, la Multip reste montée sur le coffrage et elle est tout simplement transférée avec celui-ci.

Les deux structures circulaires en béton armé ont été coffrées et bétonnées respectivement en 8 phases avec des unités de coffrage de la gamme TTK (coffrage circulaire à poutres trapézoïdales avec jonction par brides de serrage) associées à la plate-forme multifonctions Multip montées sur le coffrage intérieur.

"Si tout se déroule selon les plans, comme avec les structures circulaires en béton armé, l'installation sera connectée dès la fin du mois de juin 2022", affirme le chef de chantier en charge, Kevin Kollbrunner, de l'entreprise Stutz AG.
