Construction efficiente de deux digesteurs pour la STEP à Chambéry

Chambéry (Savoie, France)

Dans l’ancienne cité des ducs de Savoie, dans la région Rhône-Alpes, plus précisément dans les Préalpes du Nord, la station municipale d’épuration des eaux se voit en agrandissement et mise aux normes. L’entreprise Eiffage TP, agence Rhône-Alpes (Lyon) est chargée de l’exécution des travaux. Les premiers travaux commencèrent en 2010 ; l’installation devant devenir opérationnelle courant 2013.

Technique de construction

Parmi les ouvrages à réaliser se trouvent également des digesteurs de décantation disposant d’un diamètre intérieur de 9,96 mètres et d’une hauteur de plus de 13 mètres.
L’on se décida d’utiliser TTS, un coffrage circulaire avec peau métallique disposant d’un état de surface absolument lisse des faces coffrantes, réalisant en série des surfaces de béton de parement ou exposées.
L’on a utilisé ici quatre banches de 3,00 m de hauteur, ainsi qu’une banche de rehausse de 1,50 m de hauteur, ceci permettant d’atteindre une hauteur de coffrage de 13,50 mètres. Le béton de la classe S3 est introduit à l’aide d’une pompe à béton.
Pour satisfaire aux hautes directives quant à la sécurité, la plate-forme de travail Multip a trouvé application et a déjà été fixée au coffrage lors du montage du coffrage circulaire.

Les travaux ont été exécutés dans les délais avec grand succès et absolument sans problèmes.

TTS – le coffrage circulaire à poutres trapézoïdales à rayons réglables avec peau métallique

Le coffrage Circulaire poutres trapezoïdales (TTS) a été employé de manière ciblée par le donneur d’ordre pour la construction d’installations de biogaz.
Le coffrage TTS dispose d’une face coffrante métallique d’une épaisseur de 5 mm. Le coffrage restant ici stable, absolument rond et conforme aux mesures et sans gauchir, même en cas de plusieurs utilisations consécutives. Le périmètre à coffrer peut être coffré jusqu’au centimètre près sans compensations de mesures résiduelles par le chantier. Le mètre carré de surface coffrée absorbe jusqu’à 80 kN de la pression du béton frais. C’est justement ces avantages, avant tout lors de techniques de construction exigeantes, mais également lors d’architectures de haute valeur, qui prennent effet lors du coffrage de ce bassin circulaire. En raison des opérations rapides dans la poursuite du coffrage, du nombre particulièrement peu important de passages de tiges et du fait que le cintrage du coffrage ne doit pas être rectifié et que celui-ci ne nécessite pas d’étaiements supplémentaires ; l’ensemble des travaux se déroula sans problèmes, en toute sécurité dans des délais très courts et de ce fait de la meilleure manière possible et efficiente. Le nombre peu important de passages de tiges augmente en plus la qualité de l’état de surface du béton.

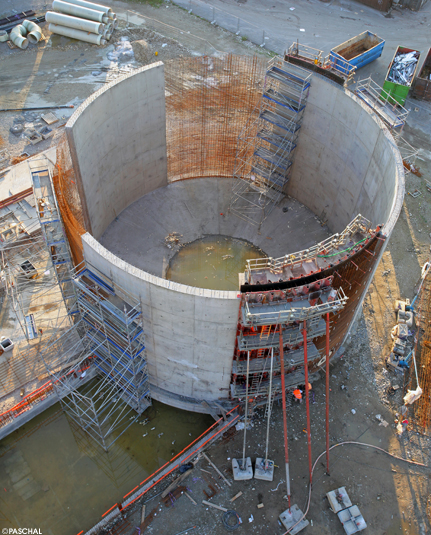

Vue d'ensemble: Chambéry, l’ancienne cité en Rhône-Alpes procède jusqu’en 2013 à l’extension de sa station d’épuration. Le coffrage circulaire en acier TTS trouve application ici pour les bassins circulaires.

Multip – la plate-forme de travail multifonctionelle

La plate-forme de travail multifonctionnelle Multip est un système de plateformes pliable qui se trouve fixé aux éléments de coffrage afin d’atteindre un niveau élevé de sécurité. Une fois mis en place, la protection latérale peut être ouverte. En revanche, le coffrage peut alors être posé facilement. L’élément de coffrage et la sécurité deviennent ainsi une unité et peuvent être transportés par grue vers la phase suivante à bétonner. La mise en place ou le desserrage des moyens d’assemblage, le montage ou l’éloignement des anneaux de levage ou le desserrage des ancres de serrage peuvent s’effectuer rapidement et en toute sécurité. Les échelles intégrées sont également des éléments constitutifs de ce système complet, elles permettent d’accéder à chaque poste de travail situé à des hauteurs différentes en toute sécurité. Toutes les pièces du système sont fournies en acier, ce qui garantit une grande longévité.

• Montage permanent de consoles individuelles, platelages et protection latérale n’est plus nécessaire
• Gain de temps grâce à un mécanisme pliable
• Reste monté lors du déplacement sur site, des pièces ne peuvent pas se détacher, voire tomber
• Toutes les directives en matière de sécurité au travail [Allemagne BauBG (BGR 187)] sont respectées
• Au départ de postes de travail sûrs, l’on accèdera plus rapidement aux pièces accessoires, comme les moyens d’assemblage et les passages de tiges
• Durée de vie plus élevée que le platelage traditionnel en bois
• Achat supplémentaire et la découpe de bois pour les platelages et la protection latérale devient inutile
