PASCHAL-Rundschalung für Patiententrakt mit architektonischer Raffinesse

Erholungszentrum mit runden Wänden

Das Symbol der Einrichtung ist ein Schmetterling, welcher zeichnerisch stark auf seine konzentrischen Grundelemente reduziert wurde und sich somit einer Reihe von Kokons oder stilisierten Flügeln annähert.
Diese naturalistischen, unregelmäßigen Kreisformen wurden ebenso ausgewählt, um als Vorlage für die außerordentliche bauliche Architektur eines Patiententrakts im Klinikum Erstein zu dienen.
Hier soll sich der Patient sicher fühlen, um nach seiner Gesundung wie ein gesunder Schmetterling ins Leben zurückzufliegen.
Zuvor steht aber die Aufgabe an, diese ungewöhnliche Architektur zu verwirklichen.

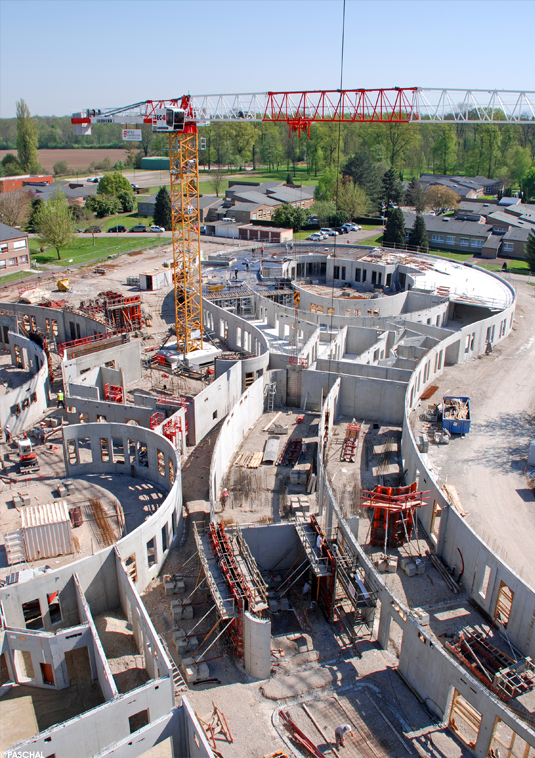

Zum größten Teil beendet sind die Schalungsarbeiten am neuen Klinik-Trakt. Die organisch anmutenden Rundformen der Wände wurden mit der radienverstellbaren TRAPEZTRÄGER-Rundschalung von PASCHAL erstellt.

Erstein (Département Bas-Rhin, Elsass)

Etwa 20 km südlich der Metropole Straßburg liegt das Städtchen Erstein, nur 5 km vom Rhein entfernt, ländlich zwischen Feldern und Niederwald. Etwas außerhalb liegt das 1968 gegründete Centre Hospitalier, das mit 800 Betten eines der großen Fachkrankenhäuser und Zentren für Psychiatrie ist.
Ein solitär stehender Erweiterungsbau, finanziell unterstützt durch die Elsässische Gesundheitsagentur (Agence régionale de santé d’Alsace, einer Unterbehörde des Ministeriums für Arbeit und Gesundheit) soll neue Kapazitäten zur Unterbringung von Patienten schaffen. Dabei sollten architektonische Strukturen verwendet werden, die besonders auf die Patienten zugeschnitten sind. Dazu gehört auch die Abkehr von zellenartigen Wohneinheiten und Ecken. Nichtwiederkehrende, individuelle, runde, lichte Strukturen sollten dagegen der Hauptbestandteil sein.
Die Konzeption und Realisierung wurde in Zusammenarbeit mit

• EIFFAGE CONSTRUCTION STRASBOURG: Ausführende Baugesellschaft
• Cabinet S&AA: Architekt
• Cabinet REY-LUCQUET & Partner: Architekt
• OTE INGÉNIERIE: Ingenieurbüro
• OTELIO: Ingenieurbüro
• ACTE 2: Landschaftsarchitekt

mit größter Effizienz und Kosteneinsparung durchgeführt.

Arbeitsvorbereitung

Im Aufsichtsplan fallen die drei großen Rundungen auf, in die konzentrisch mehrere weitere Formen hineingefügt sind.

Noch während der Arbeitsvorbereitung hatte sich die Eiffage Construction mit dem Vertreter des PASCHAL-Werks zusammengesetzt, um die Schalpläne auszuarbeiten. Hier besteht ein großes Vertrauen, das durch langjährige erfolgreiche Zusammenarbeit entstanden ist. Und auch hier konnte noch vor Beginn der Bauarbeiten ein erheblicher Teil der Montagearbeiten an der Schalung eingespart werden: Denn mittels geschickter Aufteilung wurden die etwa 40 verschiedenen Krümmungsradien, auf die die Rundschalung hätte eingestellt werden müssen, auf nur 16 reduziert ohne merkliche Abweichungen von den Architektenplänen.

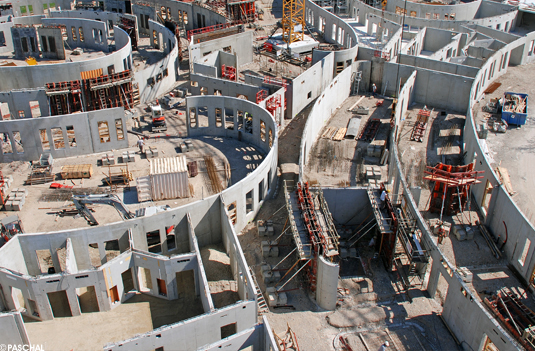

Wie ein verwirrender Irrgarten sieht die noch nicht fertiggestellte Baustelle aus.

Betonarbeiten und Schalung

Das Bauwerk leitet weder besondere Lasten in den Untergrund ab noch dringt es in diesen ein. Auf dem vorbereiteten Baugrund wurden daher nur flache, horizontal gekrümmte Streifenfundamente verlegt. Auf diesen wurde die Rundschalung gestellt und die gerundeten Wände errichtet. Erst danach wurden die Bodenplatten für die einzelnen Räume angelegt.

Das verwendete Schalungssystem war die radienverstellbare TRAPEZTRÄGER-Rundschalung (TTR) von PASCHAL. Sie ist für solche Einsätze ganz besonders geeignet. Es waren 8 Schalungssätze im Einsatz.

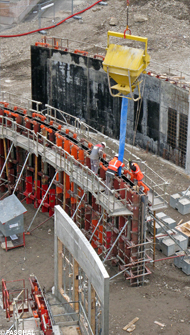

Der gesamte Baustellenablauf richtete sich nach dem Schalplan, der darauf ausgerichtet war, die größtmögliche Effizienz zu erwirken – ein anspruchsvolles, doch sehr einsichtiges Konzept. Die Rundschalung kam vorgerundet auf den kleinsten Radius auf die Baustelle. Alle Bereiche mit demselben Radius wurden nun betoniert – was die Baustelle anfänglich wie einen Flickenteppich aus einzelnen gerundeten Wandscheiben aussehen ließ, da jene Stellen aufgrund der Architektur nur selten nebeneinander lagen. Doch das Umsetzen mit der TTR gelang per Kranspiel schnell und problemlos, und die radientreue und stabile TTR musste danach auch nie neu justiert werden. Waren die Arbeiten am jeweiligen Radius beendet, wurde ein neuer Radius auf der Baustelle eingestellt. Beim ersten Umrunden war der PASCHAL-Monteur vor Ort und wies die Mannschaft an. Das war anfänglich ungewohnt, da eine Rundschalung technisch etwas komplizierter ist als eine gerade Wandschalung, doch letztlich funktionierte es bestens. Die TTR kann bei jedem Segment innerhalb des Systems auf 1 Zentimeter genau an den geforderten Umfang eingestellt werden; Zeit raubende baustellenseitige Improvisationen und Beischalungen gibt es nicht! Beachtenswert sind dabei auch die überaus zahlreichen Aussparungen für Fenster, Türen usw. So wuchs die Baustelle ähnlich wie drei sich entfaltende Blüten und offenbarte von oben gesehen eine faszinierende Ästhetik.

Die Rundschalung war 4,50 m hoch bei einer Betonierhöhe von 4,42 m, wobei zumeist ein 1,50-m-Segment mit einem 3,00-m-Segment aufgestockt war bei jeweils 2,40 m Breite. Die oberste Spannstelle wurde frei gelassen und stattdessen die Rundschalung mit einem Bügel überspannt, sodass ein aufgestocktes Segment mit 10,8 m² nur vier Spannstellen erforderte.
Einige wenige Räume wurden im ersten Obergeschoss eingerichtet. Hierfür wurde zuerst eine Decke hergestellt und danach die Rundschalung aufgestellt.
Die TTR ist in Frankreich serienmäßig mit der MULITP Arbeitsbühne ausgerüstet.

Die Bauarbeiten begannen am 12. Juli 2012. Die meisten Fotos des Erdgeschosses wurden am 25. März 2013 geschossen. Im Jahr 2014 soll der neue Trakt eröffnet werden.
