PASCHAL zum 7ten Mal auf der internationalen Fachausstellung Saudi Build

Aufgrund seiner langjährigen Präsenz im arabischen Baumarkt konzentriert PASCHAL seine Exponate auf die vorrangigen Anwendungen in der arabischen Welt.
In Halle 3, Stand 217-3 demonstriert PASCHAL die praktischen Anwendungsmöglichkeiten und die Systemvielfalt sowie die Kompatibilität der Systeme und Komponenten zur schnellen und einfachen Anwendung im Stahlbetonbau auf 50 m² Standfläche.
Exzellent ausgebildete Schalungsexperten mit zahlreichen praktischen Erfahrungen demonstrieren den Standbesuchern auf Wunsch die einfache Handhabung wie auch einige der zahlreichen realisierten Konstruktionen und Projekte.

Präsentiert und demonstriert werden zur Saudi Build in Riad:

Raster

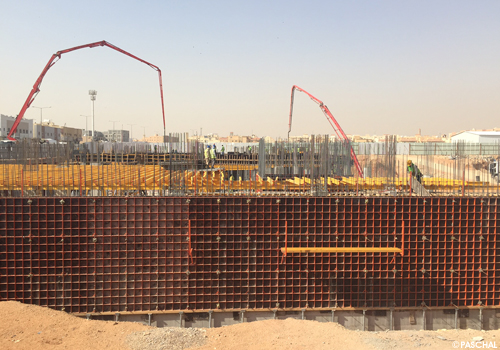

Zwei PASCHAL-Systeme auf einer aktuellen Baustelle in Riad. Im Vordergrund die senkrecht stehende Raster als Wandschalung.
Im Hintergrund wird mit den gelben H20-Trägern die Deckenschalung vorbereitet.

Die Universalschalung Raster wird bevorzugt zum Schalen von Fundamenten, Wänden, Stützen, Unterzügen, Schächten und Betonfertigteilen eingesetzt. Aufgrund der umfangreichen Elementsortierung lässt sie sich als Hand- und Großflächenschalung nutzen. Das Baukastenprinzip ermöglicht die einfache und schnelle Handhabung, auch von ungelernten Arbeitern.

Raster Stützenschalung

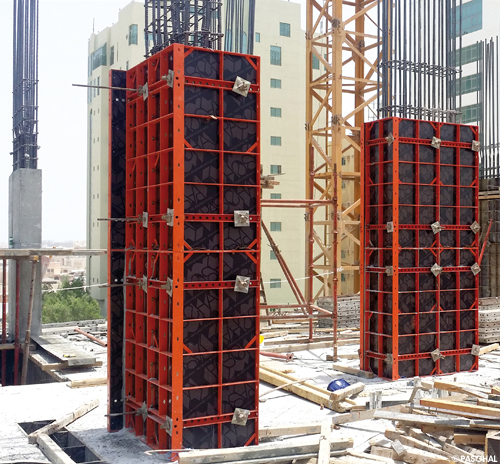

Die verstellbare Raster Stützenschalung im praktischen Einsatz.

Als praktische Systemerweiterung des Schalungssystems Raster zeigt PASCHAL auf der Saudi Build auch die verstellbare Raster Stützenschalung mit der sich quadratische wie auch rechteckige Stahlbetonstützen mit Außenabmessungen von 20 bis 50 cm in 5-Zentimeterschritten schalen lassen.
Im einfachen Windmühlenflügelprinzip lassen sich aus wenigen Einzelelementen der verstellbaren Raster Stützenschalung die unterschiedlichsten Stahlbetonstützen schalen. Je nach Verfügbarkeit und Platzverhältnissen lassen sich die Schalsysteme per Kran komplett versetzen oder demontiert in Einzelteilen händisch transportieren, montieren und demontieren.

Ausschalinnenecke

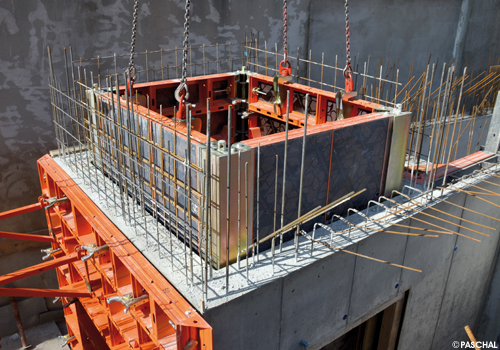

Die spindelbare Ausschalinnenecke vereinfacht und reduziert den Zeitaufwand zum Erstellen, Ausschalen und Umsetzen der Innenschalung von Stahlbetonschächten.

Zur Aussteifung der Stahlbetonskelette sind häufig massive Stahlbetonschächte notwendig, die in Form von Aufzugs- und oder Versorgungsschächten Doppelfunktionen erfüllen. Zur schnellen und exakten Ausführung bietet PASCHAL die Ausschalinnenecke für die System-Schalung Raster an.
Jede Ausschalinnenecke verfügt an der Oberseite der Innenecke über eine Sechskantmutter mit der die Schenkel auf und zu bewegt werden.
Hierzu kann ein Schraubenschlüssel SW 36 genutzt werden oder es reicht ein Spannstab DW 15, der in die Bohrung der Sechskantmutter passt.
Besonders beim Ausschalen kommen die Vorzüge der Ausschalinnenecke von PASCHAL zum Tragen. Sie bieten ein Ausschalspiel von ca. 50 mm je Seite. Beim Zurückspindeln löst sich der gesamte Schalkörper und lässt sich mit einem Hub umsetzen. Eine Demontage der Innenschalung entfällt somit komplett.

LOGO.3

Zum Schalen von Großflächen lassen sich die LOGO.3 Elemente mit Keilspannern zu großflächigen Schaleinheiten zusammensetzen.

Das Wandschalungssystem LOGO.3 wird in den Ausführungen Stahl und Alu gezeigt. Die robusten Schalungselemente mit profiliertem Flachrahmen stehen für Robustheit und Langlebigkeit. Die Elemente können sowohl waagrecht als auch senkrecht genutzt werden. Die Elementverbindung erfolgt mittels leichtem Keilspanner, der lediglich 1,8 kg Eigengewicht hat oder mit der Multiklammer.
Die umfangreiche Elementsortierung wird ergänzt um Multielemente für Ecken, Stützen und die Endabstellung. Auch bei großflächigen Betonkonstruktionen punktet das Schalungssystem LOGO.3 mit minimalen Spannstellen von nur 0,62 Spannstellen/m².

TTR

Die Trapezträger-Rundschalung ist alternativlos, wenn exakt gerundete Betonkonstruktionen geplant sind. Vormontierte und vorgerundete Schaleinheiten passen exakt und sind der Garant für perfekte Rundungen.

Die Trapezträger-Rundschalung TTR sorgt mittels stufenlos einstellbarem Durchmesser von 2 bis 5 m und von 5 m bis unendlich für wohlgeformte Betonrundungen, die bei der Ausführung exakt den geplanten Vorgaben und Zeichnungen passgenau entsprechen.
Systemergänzungen ermöglichen den Einsatz auf und an schiefen Ebenen und die Kompatibilität zu allen weiteren PASCHAL-Schalsystemen ermöglicht die Umsetzung kreativer und eigenartiger Betonformen aus ästhetischen und oder konstruktiven Anforderungen.
Die werkseitige Voreinstellung wie auch der geringe Spannstellenanteil von lediglich 0,28 bis 0,55 Spannstellen/m² ermöglichen kürzeste Schalzeiten.

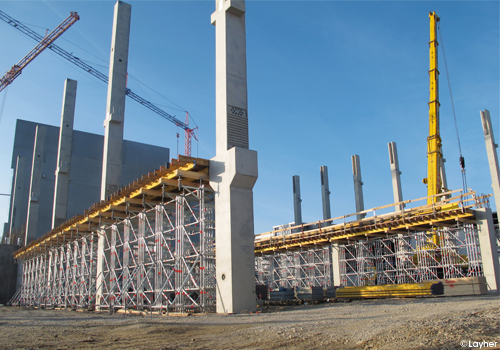

H20-Träger kombiniert mit dem Traggerüst TG 60

Auch im Duo sind das Traggerüst TG 60 und die H20-Träger unschlagbar, was Tragfähigkeit und Flexibilität angeht.

Das Traggerüst TG 60 eignet sich zum Bauen hochtragfähiger Schwerlaststützen, Traggerüsttürme, Treppentürme und Stützgerüsten. Die Montage der Traggerüsttürme TG 60 kann sowohl stehend als auch liegend erfolgen. Zur Übertragung eventueller Zugkräfte werden die einzelnen Rahmen mit Rohrklappsteckern oder Bolzen gesichert. So kann ein liegender Aufbau mit anschließendem Kranversatz realisiert werden.
Auf der Saudi Build wird gezeigt, wie einfach und flexibel das Traggerüst TG 60 mit den H20-Trägern kombiniert werden kann, um beispielsweise die Lastabtragung von Deckenschalungen sicher zu gewährleisten.
Die Anpassbarkeit der H20-Träger erfolgt durch simples Überlappen. Dabei spielt es keine Rolle, ob die Träger als Joch- oder Querträger fungieren. Die H20 Träger werden in Längen von 245 cm bis 600 cm angeboten. Die zulässige Querkraft der 20 cm hohen Holzträger ist mit zul. Q = 11,0 kN angegeben und das zulässige Biegemoment mit zul. M = 5,0 kNm.

Alternativ können als Joch- und Belagsträger die 22,5 cm hohen Aluminiumträger aus dem GASS-Programm eingesetzt werden. Die Aluminiumträger sind in Längen von 1,80 m bis 7,20 m verfügbar.
