Hochwertige Betonkonstruktion für Eisenbahnunterführung des VIT College geschalt mit PASCHAL

Der Zugang zum internen Campus des VIT College in Vellore (Indien) wird durch eine Eisenbahnstrecke behindert, die vom Knotenpunkt Katpadi aus durch das Gelände des VIT College verläuft. Die Studierenden und Mitarbeiter stehen daher vor dem Problem, die Eisenbahngleise überqueren zu müssen.
Zur Lösung dieser Problematik entschied sich der VIT-Campus für den Bau einer etwa 240 Meter langen Unterführung unter der Eisenbahnlinie, um so Zeitverluste und Unannehmlichkeiten zu vermeiden und einen einfachen Zugang zum Campus und den Gebäuden zu ermöglichen. Der Auftrag für den Bau der Bahnunterführung wurde an die S. Rajagopal & Co. vergeben.

Die Eisenbahnunterführung (Road Under Bridge, RUB-2) besteht aus einem unterirdischen Sammelbehälter und einer Wand mit Stützmauern, welche ein Abrutschen der umliegenden Erdmassen verhindern sollen. Die Abmessungen der Stützmauern variieren in regelmäßigen Abständen entlang der geraden Walzbetonmauer, welche mittig eine Wandhöhe von 8,225 Meter aufweist. Diese verläuft abfallend auf bis zu 0 Meter an den Mauerenden – bei einer Länge von ca. 116 Meter auf der Süd- und 115 Meter auf der Nordseite.

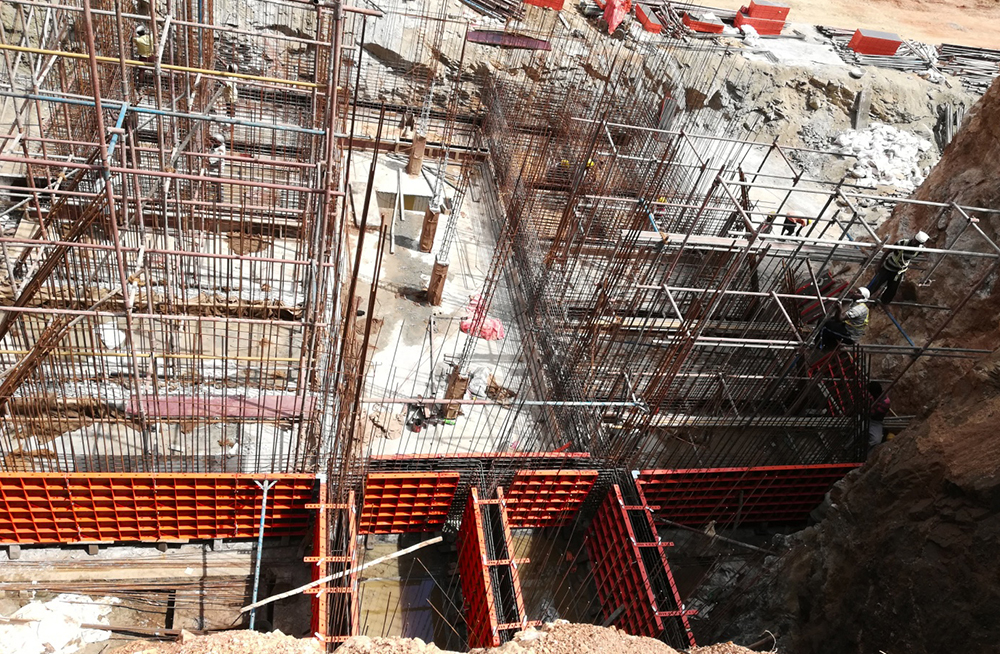

Um das umliegende Erdreich zu stützen, werden Stützmauern im Abstand von etwa 2 Metern errichet – hier geschalt mit der Raster Universalschalung von PASCHAL.

Schalungen von PASCHAL für einen effizienten Bauablauf

Aufgrund ihrer Vielseitigkeit und der umfangreichen Elementsortierung fiel die Entscheidung für die Schalung des unterirdischen Sammelbehälters, der Wand und der Stützmauern auf die Raster Universalschalung von PASCHAL. Für die Schalungsfläche von insgesamt 15.300 m² lieferte die PASCHAL Form Work (India) Pvt. Ltd. rund 161,7 m² Schalungsmaterial.

Als Besonderheit bei diesem Projekt weisen die Stützmauern unterschiedliche Abstände auf. Mit der vielseitigen Raster Universalschalung konnte PASCHAL die optimale Schalungslösung für die Wand und die Stützmauern anbieten, um alle unterschiedlichen Wandabstände mit der vorgegebenen Menge an Schalungsmaterial abzudecken.
PASCHAL stellte hierfür eine Schalung mit einer Kombination aus kleinen Schalungselementen bereit, aus denen sich die verschiedenen Abstände der Stützmauern schnell und problemlos zusammensetzen ließen.

Dank perfekter Schalungsplanung im Zeitplan

Zusätzlich wurde durch die passgenaue Planung seitens PASCHAL gewährleistet, dass das vorhandene Material für alle übrigen Mauern eingesetzt werden konnte, ohne den Zeitplan zu beeinträchtigen.

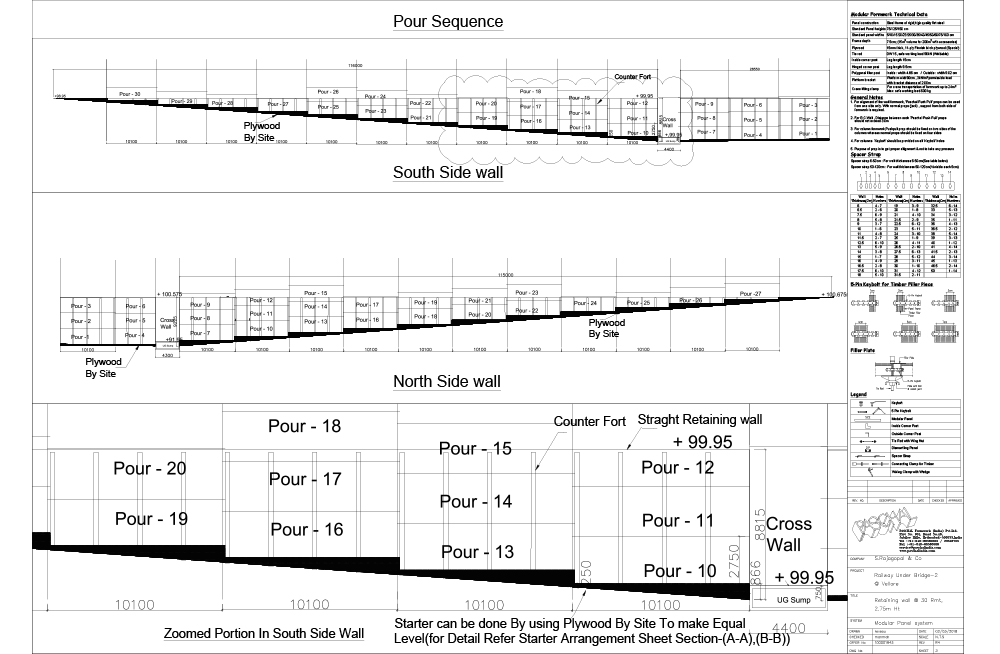

Auch das Schalen der abfallenden Wände – wie hier im Schalplan dargestellt – ist mit der Raster Universalschalung problemlos möglich.

Raster Universalschalung von PASCHAL – die bewährte Universalschalung

Die Raster Universalschalung stellt immer wieder ihre Vielseitigkeit, Anpassungsfähigkeit und Flexibilität unter Beweis – ob bei Fundamenten, Wänden, Stützen oder Unterzügen. Ein weiterer Pluspunkt der PASCHAL Raster-Schalung liegt in ihrer Langlebigkeit und Robustheit. Selbst nach vielen Schalungseinsätzen kann das Material problemlos wiederverwendet werden.

Auch Vijay Murgan, Geschäftsführer der S. Rajagopal & Co., zeigte sich von der Raster Universalschalung begeistert: „Beim Anblick der Raster Universalschalung von PASCHAL auf der Messe Excon habe ich auf Anhieb erkannt, dass sich die Produkte von PASCHAL von anderen Produkten unterscheiden. Dadurch konnten meine Anforderungen erfüllt werden. Eine sehr schnelle Montage, einfache Verbindungstechnologien und die Kombination verschiedener Elemente sorgen für mehr Vielseitigkeit in der Anwendung und Passgenauigkeit für alle Grundrisse."
