Sportliche Schalung im Dienst

Dienstleistungszentrum in Freiburg

Serienmäßig Sichtbeton mit Rahmenschalungen zu erzielen ist keine einfache Sache, da es immer Abdrücke von Befestigungsbolzen oder Rahmenhalterungen gibt.  Wie findig wäre es dagegen, eine Systemschalung zu verwenden, die vollkommen ohne Abdrücke auskommt ...!

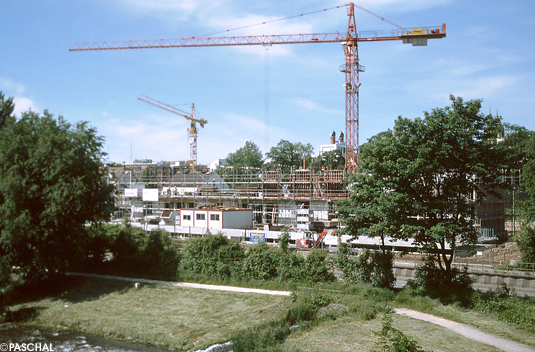

Die Straßenansicht des Zentrums zeigt ein architektonisch modernes Gebäude in idealer Lage an der Freiburger Dreisam.

Freiburg (Breisgau)

Vorteilhaft ist es, für ein bestimmtes  Bauvorhaben die jeweilig geeignetste Systemschalung zu verwenden.

Für das Innovations- und Dienstleistungszentrum in der Klarastraße in der Universitätsstadt Freiburg (Breisgau), ein modernes, mehrstöckiges, repräsentatives Funktionsgebäude, forderte der Architekt Wolfgang Siegel unter anderem Sichtbeton auf 3,10 und 3,50 Meter Geschosshöhe, sowie eine möglichst geringe Anzahl an Spannstellen.

Die bauausführende Weisenburger Bau GmbH unter Bauleiter Kai Furtwängler verwendete für die jeweiligen Schalungsaufgaben folgende Lösungen:
Tiefbau: Auf dem 57,78 m langen und 15,20 m breiten Streifenfundament wurden die Wände der Tiefgarage für die 41 Stellplätze mit der LOGO Systemschalung von PASCHAL erstellt. Die LOGO ist eine leichte, besonders gut handhabbare Flachstahl-Rahmenschalung, die trotz ihrer schmalen Bauhöhe von nur 12 Zentimetern einen Frischbetondruck von 70 kN/m² aufnimmt. Mit den Elementhöhen 340, 305, 270, 240, 135 und 75 Zentimetern bei Elementbreiten von 240, 135, 90, 75, 60, 55, 50, 45, 40, 30, 25 und 20 Zentimetern bietet sie eine Auswahl, die auch komplizierte Schalaufgaben löst. Hinzu kommen systemintegrierte Ausgleichselemente, sodass man auf 1 cm genau schalen kann ohne jegliche bauseitig improvisierte Restmaßausgleiche. Dies macht die Logo zu einer der patentesten und effizientesten Schalungen überhaupt. Der Polier Robert Ostertag zeigte sich »sehr zufrieden« über Händelbarkeit und Ergebnis.

Sichtbeton

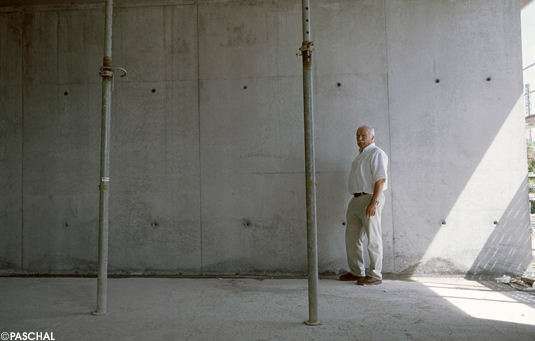

Für alle Innenwände, die Sichtbeton erforderten, wurde die T.Form eingesetzt. Diese hat weder Schrauben oder Rahmenhalterungen auf der Betonierseite der Schalhaut. Sie generierte problemlos die gewünschte Sichtbetonoberfläche. Bei der Schalhöhe von 3,60 m (Stockwerksmaß) waren sie die perfekte Lösung, die zudem bis für 90 kN/m² Frischbetondruck ausgerichtet sind. Die T.Form vereinigt die Vorteile von Rahmen- und Trägerschalung in sich. Auf dem ersten Blick sieht man nur die große, ausschließlich von hinten verschraubte Schalfläche, die mit den bekannten PASCHAL-Trapezträgern und Doppel-U-Gurten stabilisiert wird. Die beiden Träger eines 3,50-m-x-2,40-m-Elementes enthalten auch jeweils von zwei Spannstellen mit DW20-Spannstäben in der gesamten Höhe (also nur 0,48 Spannstellen/m²), von denen die obersten gegebenenfalls überspannt werden können (= 0,24 Spannstellen/m²!). Die Ankerstellen sind zudem so gewählt, dass sie, auf die Reihe gesehen, regelmäßige Abstände von 1,2 m in der Horizontalen und 1,75 m in der Vertikalen haben - was von den Architekten positiv aufgenommen wird. Die T.FORM ist mit einem Minimalaufwand an Verbindungsmitteln (jeweils nur zwei Gurtbolzen auf einem Segmentstoß von 3,50 m Höhe) und Zeit montier- und transportierbar.

Polier Ostertag: »Mit der T.Form kann man so simpel umgehen wie mit Holzträgern, sie kostet auch in etwa genau so wenig; die Montage allerdings ist einfacher und schneller, die T.Form hat zudem weniger Spannstellen. Für Architekten und Bauherren ist sie einfach besser geeignet!« Auch der zweite Polier bestätigte das problemlose Arbeiten.

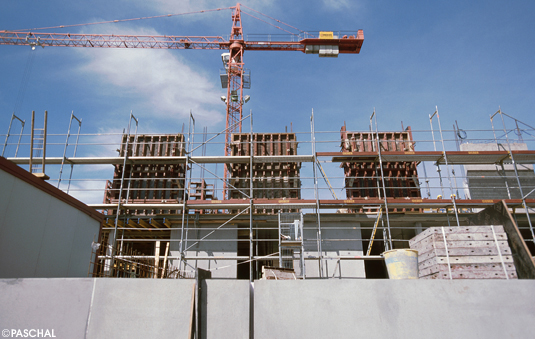

Auf der Gebäudeaußenseite wurde anstelle der T.Form die starke ATHLET als Konterschalung eingesetzt. Diese kann bis zu 92 kN/m² Frischbetondruck aufnehmen.

Die Athlet als Konterschalung.

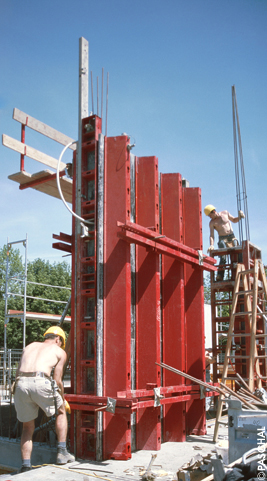

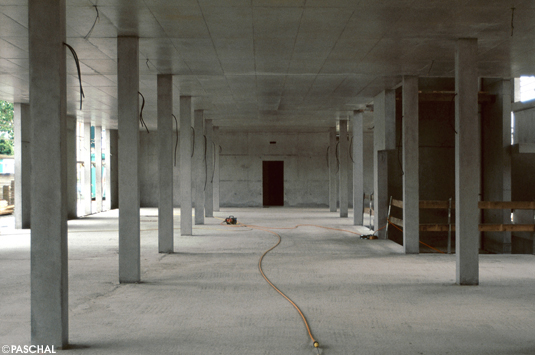

Die zahlreichen 28 cm messenden Quadratpfeiler wurden mit der PILO geschalt. Diese kann in 1/2-Zentimeter-Schritten eingestellt werden. Polier Ostertag: »Die Pilo ist die einzige Schalung, die messerscharfe Kanten garantiert, ohne dass diese abbrechen. Ich arbeite mit keiner anderen!« Die PILO kann 120 kN/m² aufnehmen und erlaubt damit sehr hohe Betoniergeschwindigkeiten.

Das termingerecht erstellte Gebäude, für das insgesamt 2.400 m³ C20/25- und C30/37-Beton verwendet wurden, beherbergt mittlerweile ein Sportzentrum und Büros.

Bautafel

• Bauherr:
  W+F Grundstücksgesellschaft mbH, Freiburg
• Architekt:
  Dipl.-Ing. Wolfgang Siegel, Freiburg
• Bauausführung:
  Weisenberger Bau GmbH, Rastatt
• Schalung und Schalungsplanung:
  PASCHAL-Werk G. Maier GmbH, Steinach
