Городской театр Гютерсло - произведение искусства

Гютерсло: „И что же из этого вышло?“ Из возможно самого сложного строительного проекта в Германии? Таким вопросом задаются многие из наших читателей.
А вот и ответ: „С любой точки зрения абсолютный успех!“

Речь идет о городском театре Гютерсло. Уже сам план, разработанный архитекторами PFP BDA (Гамбург) и предусматривавший строительство нового театра на месте прежнего, можно назвать революционным. Революционным в том числе с инженерно-строительной точки зрения при чем в буквальном смысле этого слова: Ибо, если бы после затвердения бетона на нижних этажах как обычно были бы убраны несущие стойки, то все строение сложилось бы как карточный домик!
Почему? -  да потому что все структурные элементы здания таким образом зависят друг от друга, что представляют собой стабильную конструкцию только во взаимосвязи.

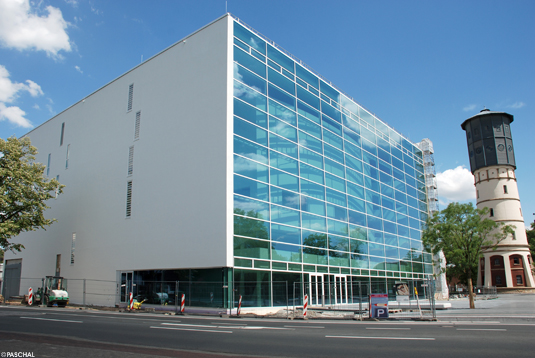

Остается только смотреть и удивляться: кажется, что передняя часть здания не прикреплена к основанию. А тот, кто знает, что стеклянный фасад подвешен к крыше, тот вообще хватается за голову, как такое возможно!
Для видимых бетонных поверхностей была поставлена Компанией PASCHAL опалубка «ATHLET».

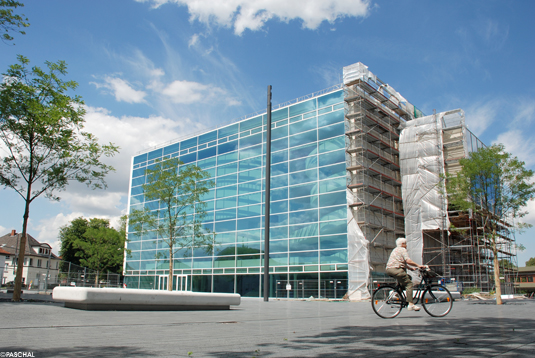

На первый взгляд строение выглядит как колода, к которой сзади и к одной из сторон приставили по ящику и застеклили переднюю часть. Ввиду городского строительного регламента, а также по причине находящейся в непосредственной близости водонапорной башни, являющейся памятником архитектуры, максимальная высота строения по верхнему краю была ограничена 26,5 метрами.

С правой стороны находится часть строения, которая еще в середине июля 2010 г. была в лесах. В ней расположен учебный театр, выступающий наполовину внутрь  наполовину наружу, как бы балансируя на внешней стене.

Смелость возвести данную конструкцию взяла на себя компания Fechtelkord & Eggersmann GmbH (Мариенфельд), сокращенно F&E. Работы большей частью были завершены в 2009 г.. В настоящее время в период летних отпусков еще ведутся отдельные наружные работы, в том числе на одной из сцен.

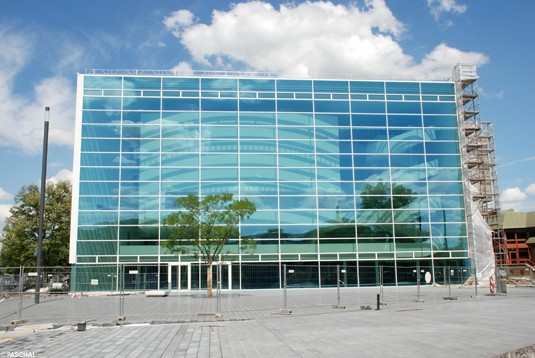

На переднем плане выкладывается брусчатка. Сквозь слегка тонированные стекла справа просматривается спираль огромной свободнонесущей лестницы, а слева от нее «парящий» зал театра.

Фактически торжественное открытие театра состоялось весной 2010 г. – и с тех пор на все представления аншлаг.

Экстремальные строительно-технические требования и способы их решения

Проблемы статики и суперсовременных экстремальных форм были решены компанией Prinz & Pott (Билефельд). Различные элементы здания имеют свои особенности. Например:

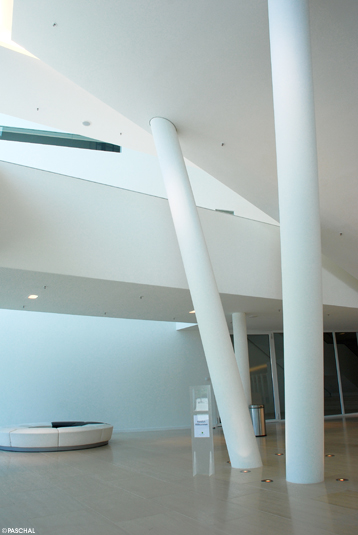

• Кажущийся парящим зал театра подвешен к башне сцены. Часть нагрузки приходится на две расположенные в передней части пары из трех поперечных несущих. Они расходятся в сторону, как если бы блюдце держали на трех пальцах. Их диаметр составляет всего 45 см, они изготовлены из центрифугованного бетона марки C 100/115 выдерживают нагрузку в 3700 kN каждая.

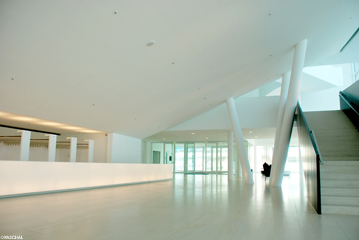

  Центрифугованный, а не перемешанный бетон несущих опор в холле «парящего» зала театра.

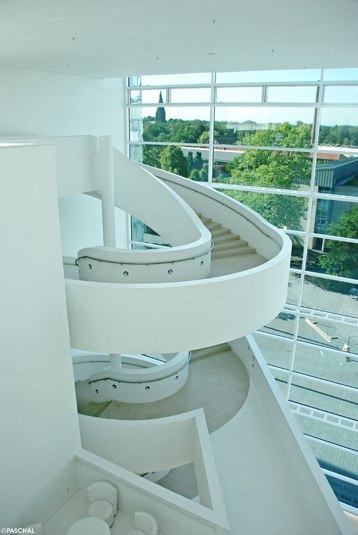

• Расширяющаяся кверху спиралевидная лестница из монолитного бетона связывает между собой верхние этажи.

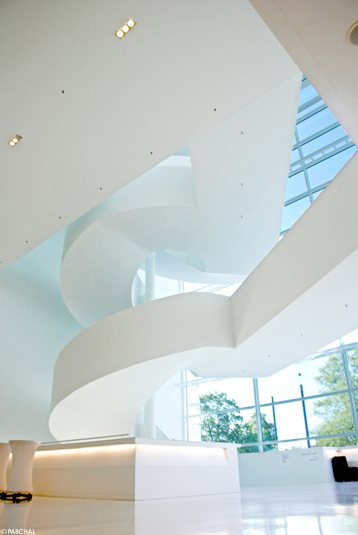

  Размеры свободнонесущей лестницы изменяются на всем ее протяжении.

Лестница уже сама по себе является произведением искусства. Здесь видна еще одна часть нижней стороны театрального зала. Она собрана из крупных готовых бетонных блоков.

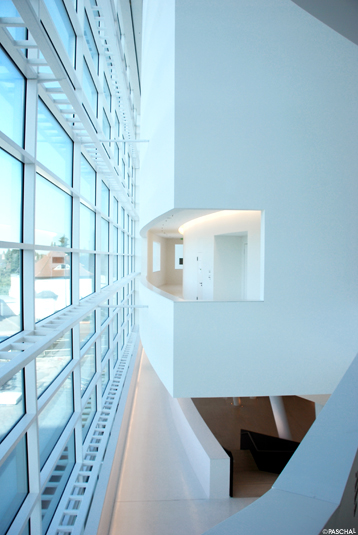

Вид на открытую лестницу с «задней» стороны театрального зала.  Пазы на поверхности стены образуют привлекательные узоры, которые хорошо заметны снаружи. Со стороны можно было бы легко обнаружить любое отклонение. К бетонированию и опалубочным работам предъявлялись самые высокие требования.

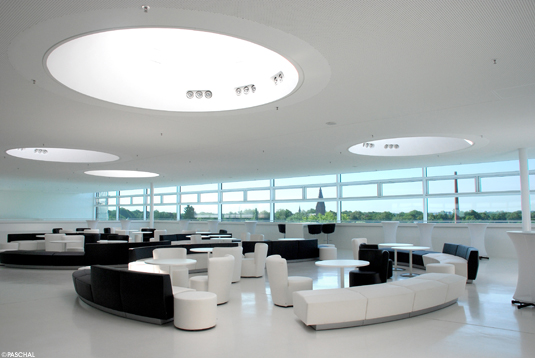

Через круглые отверстия в крыше в скайлобби проникает дневной свет.  С этой высоты открывается замечательный вид на новые районы города Гютерсло.

Опалубка

Опалубка для больших поверхностей ATHLET прекрасно находит себе применение в промышленном и инженерном строительстве. Она имеет рекордные показатели в отношении выдержки давления свежего бетона, допустимых показателей плоскостности и небольшого числа точек стяжки опалубки в бетоне.
В общей сложности опалубка была установлена на площади в 32.000 кв. метров.

Информационный щит:

Заказчик: Ведомство по надземному строительству (Hochbauamt) г. Гютерсло
Строительное предприятие: Fechtelkord & Eggersmann GmbH, Мариенфельд
Архитекторы: PFP Architekten BDA, Гамбург
Управление проектом, экстренное руководство строительством: Oehme & Partner GbR, Билефельд
Статика, инженеры-консультанты: Prinz & Pott, Билефельд
Опалубка для фундамента, стен и скользящая опалубка: компания PASCHAL-Werk G. Maier GmbH
