Программа PASCHAL-Plan light «PPL 11.0» с интерфейсом IFC4 для работы в среде BIM (информационного проектирования зданий)

На протяжении всего этапа проектирования и последующего выполнения строительных работ программа по планированию опалубки PPL 11.0 полностью сопровождает реализацию проекта — от управления операциями с материалами до определения моментов опалубливания и распалубливания.

Над всесторонним усовершенствованием программы PPL 10.0 в течение двух лет интенсивно трудились разработчики программного обеспечения компании planitec GmbH, ИТ-предприятия в составе группы PASCHAL, тесно сотрудничая с экспертами по опалубке. Им удалось предоставить в распоряжение пользователей высокоэффективную и ориентированную на практику программу, способную автоматически находить решения даже для сложных строительных проектов и требований к опалубке.

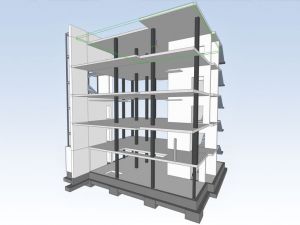

Полностью автоматизированная программа для проектирования опалубки PPL 11.0 считывает BIM-данные через интегрированный интерфейс IFC и генерирует на их основе оптимальный проект комплексной опалубки.

PPL 11.0 — полностью автоматизированная программа для проектирования опалубки

Программа PPL всегда находилась «на передовой линии» технологий, в том числе благодаря своим интегрированным интерфейсам. Теперь версия PPL 11.0 одновременно располагает тремя важными интерфейсами для импорта и экспорта данных, а именно DXF, DWG и IFC4, что является абсолютной новинкой среди опалубочных программ.
С помощью нового интерфейса IFC обеспечивается безошибочный ввод всех комплексных данных моделирования. После этого PPL 11.0 самостоятельно выполняет оптимальное проектирование опалубки на основе полученных данных.
Пользователь может, однако не обязан принять результат проектирования. У него есть возможность отредактировать предложенный вариант опалубки вручную, а также выбрать на собственное усмотрение опалубочные элементы и принадлежности из библиотеки символов, расставляя их с предельной точностью.

Оптимизированный модуль перекрытия согласно DIN EN 1065

В процессе проектирования опалубки, разумеется, также учитывается применение промежуточных заготовок из бетона, например, филигранных плит перекрытия. С данной целью расчетные параметры из стандарта DIN EN 1065 были заранее интегрированы в PPL 11.0 и адаптированы к использованию балок H20 в качестве основных и вспомогательных несущих элементов. При этом основные и вспомогательные несущие элементы можно выбирать независимо друг от друга.

Автоматическое выполнение всех операций в фоновом режиме — простота в применении

Несмотря на все сложности, присущие информационному моделированию зданий, разработчикам программы удалось сделать версию PPL 11.0 чрезвычайно легкой в обращении. Специалисты по программному обеспечению и опалубке приложили особые усилия для того, чтобы программа была проста в управлении и приносила ее пользователям — по большей части строительным предприятиям — ощутимые результаты.
Поэтому работа в PPL 11.0 не вызовет никаких затруднений даже у новичков и случайных пользователей.

Полная пригодность для повседневной работы

Благодаря оптимизированной компьютерной графике проект опалубки может отображаться как в упрощенном, так и в реалистичном виде. Производительность программного обеспечения PPL 11.0 настолько велика, что
в рамках одной модели могут детально отображаться до 50 000 элементов опалубки. Это показывает, что PPL 11.0 также подходит для проектирования опалубки в крупномасштабных и конструктивно сложных проектах.
На основании проекта опалубки программа PPL 11.0 подготавливает подробный перечень материалов, объемов сырья и деталей для всех этапов строительства, который может служить базой для составления сметы, что крайне облегчает подготовку к проведению работ.
В ходе проектирования конкретных этапов и требуемых для них опалубочных материалов, принадлежностей и объемов бетона такой перечень материалов можно разбить на отдельные циклы бетонирования. При этом также указываются весовые параметры, помогающие правильно организовать применение транспортных средств.
Таким образом, PPL 11.0 гарантирует строительным предприятиям стопроцентно эффективную поддержку при составлении коммерческих предложений, планировании работ и проведении расчетов.

Проект опалубки может отображаться, выводиться на печать, расчитываться и отслеживаться для каждого конкретного участка и этапа строительства. Благодаря этому специалисты, ответственные за подготовку и ведение строительных работ, всегда имеют четкое представление о продвижении проекта.

Опалубочная документация для строительных работ

После того как проект опалубки для определенной модели будет завершен, на его основании можно сгенерировать чертежи опалубки в горизонтальной проекции с двухмерным или трехмерным графическим представлением. На чертеж опалубки также могут без труда наноситься соответствующие детали, разрезы и надписи. Программа содержит привычные функции для печати на обычных принтерах и плоттерах. В случае последующего изменения модели список материалов, объемов сырья и деталей автоматически обновляется по мере внесения коррекций в чертеж опалубки.

Модуль «Склад» для наглядности движения материалов

Визуализация элементов опалубки и комплектующих деталей в модуле «Склад» позволяет руководителю строительного предприятия в любой момент получить данные о количестве уже использованных и еще доступных материалов. В разделе «Библиотека» эти материалы можно группировать, например, в зависимости от предпочтительных комбинаций.
Комплексное управление складом стройматериалов (опалубка, строительные машины и механизмы, принадлежности и т. п.), а также поэтапной реализацией строительного проекта (поставка и возврат материалов, контроль запасов) может осуществляться без дополнительного программного обеспечения.

Запрограммированная многограннасть — автономные программы САПР

PPL 11.0 позволяет пользователям применять данное программное обеспечение также при подготовке других видов чертежей, например, схем оборудования строительной площадки и т. п., с двухмерным или трехмерным отображением. Для этого могут использоваться библиотеки двухмерных и трехмерных символов.

Совместимость с Windows и Mac

Программное обеспечение PPL 11.0 основано на 64-разрядной технологии JAVA. Его можно без проблем установить в среде таких распространенных операционных систем, как Windows, Linux, Unix и OS X и Mac.
Веб-версия программы также может использоваться на мобильных устройствах.

Локализация

В стандартном исполнении PPL 11.0 доступна на немецком, английском, французском и нидерландском языках. Поставка других языковых версий возможна по запросу.

buildingSMART

Для соответствия высоким стандартам BIM (информационного моделирования зданий) — современного технического подхода к проектированию, возведению и эксплуатации архитектурных сооружений — и в первую очередь для участия в их формировании и реализации компания planitec является активным участником ассоциации buildingSMART e. V.
