Модернизация плотины на реке Одер. Отдельные участки плотины были успешно восстановлены с помощью систем компании PASCHAL.

Плотина на реке Одер – это плотина в Западной промышленной зоне, Гарце. Она расположена на восточной окраине города Бад-Лаутерберг в районе Остероде. Данная плотина в основном, выполняет функцию регулирования водного режима (защита от паводка и спуск воды во время паводка, подъем меженного уровня) и производства электроэнергии.

Регулярная модернизация сооружений

Harzwasserwerke GmbH (HWW) с местонахождением в г. Хильдесхайм является одной из крупнейших водоснабжающих компаний в Нижней Саксонии и входит в десятку ведущих водоснабжающих предприятий Германии. Кроме обеспечения питьевой водой, важными задачами компании являются защита от паводка и подъем меженного уровня. При этом природный склон между плотинами в Гарце и районами водоснабжения в предгорье Гарца используется для экологичного производства электроэнергии за счет энергии воды.
Поэтому ответственные сотрудники компании HWW регулярно обеспечивают своевременную модернизацию сооружений и недавно организовали поэтапный капитальный ремонт плотины на Одере, чтобы обновить состояние объектов.

Инженерно-строительная модернизация водоспускного сооружения спустя 80 лет.

В главную дамбу плотины на Одере встроено водоспускное сооружение для защиты конструкций плотины при чрезвычайно высоком уровне воды. Расположенное на южной, левой стороне дамбы, водоспускное сооружение плотины построенной в 1933-1936 гг. на реке Одер, состоит из водозаборного сооружения с водосбросом и водосборным каналом, моста над водоспускным сооружением, а также из лотка-быстротока и направляющих стенок. Лоток-быстроток заканчивается в нижнем бьефе плотины на Одере.

Длина водоспуска составляет ок. 335 м, а максимальный продольный уклон – 17,5 градусов. Средняя ширина водосборного канала и лотка-быстротока по дну составляет 5,00 м.
Мостовая конструкция проходит по трассе дамбы через водосборный канал водоспускного сооружения.
В конце мостовой конструкции и со стороны южного склона водосборного канала трасса дамбы поддерживается при помощи гравитационной подпорной стенки.

Основной целью капитального ремонта плотины на Одере было восстановить водоспускное сооружение и заново отстроить его большую часть после демонтажа. В ходе ремонтно-восстановительных работ водосборного канала также была основательно укреплена по длине ок. 80 м трасса дамбы за водозаборным сооружением.

Опалубочная система LOGO.3, применяемая при модернизации лотка-быстротока в центральной части. Угол наклона русла, которому соответствуют боковые стены, в среднем равен 17,5 градусов. Высота опалубки составляет от 2,70 м до 3,40 м. Вся конструкция лотка-быстротока забетонирована обратноступенчатым способом с бетонируемыми секциями приблизительно по 10,00 м.

Хорошо сработанная команда

Ответственный руководитель строительных работ Бернд Шульце (Bernd Schulze) и его коллега Йенс Рабенау (Jens Rabenau) из отдела подготовки работ являются хорошо сработанной командой в компании Umwelttechnik & Wasserbau GmbH, успешно осуществившей строительство уже многих бетонных сооружений и конструкций при помощи систем PASCHAL. Поэтому долголетнее сотрудничество подрядного строительного предприятия и компании PASCHAL можно назвать слаженным партнерством.

Для строительных работ на плотине на Одере строительное предприятие дополнило имеющийся у него опалубочный материал марки PASCHAL другим арендным материалом от специалистов по опалубке г. Штайнахер.
Основываясь на предыдущем опыте проектирования опалубки и многолетнем качественном обслуживании, которые компания PASCHAL привнесла и в этот проект, к месту производства работ в Гарце было доставлено около 400 м² опалубочной системы LOGO.3, ок. 150 м² системы круглой стеновой опалубки „TTK", 50 м² стеновой опалубки LOGO Alu и 50 отдельных консолей KBK.
При помощи этих систем, как и было запланировано, стало возможным выполнение самых разнообразных и разноплановых ремонтно-восстановительных работ на инженерно-техническом объекте.

Со стороны компании Harzwasserwerke было выдвинуто условие об использовании марки бетона с высокой водонепроницаемостью и ровной, малопористой и гладкой лицевой поверхностью (SB 2, SHK 2). Поэтому на месте проведения работ применялась опалубочная обшивка Zemdrain. Наложение опалубочной обшивки осуществлялось на месте полностью беспроблемно и принесло требуемый результат относительно поверхности нововозведенных железобетонных конструкций.

Закругления и углы наклона, а также корректировка с учетом рельефа местности становятся легко осуществимыми при помощи систем PASCHAL.

Для бетонирования водосборного канала на склоне с одной стороны использовалась система круглой стеновой опалубки TTK, которую на месте работ точно отрегулировали по заданному углу наклона и требуемым радиусам.
При большей высоте опалубки системы TTK  и LOGO.3 дополнялись отдельными консолями KBK, чтобы обеспечить безопасный и эффективный процесс строительства.
Опалубочные системы LOGO.3 и LOGO alu применялись как для опалубки русла, так и для установки прямых сегментов стены на плоскости, а также в лотке с уклоном до 17,5 градусов.
Вновь отстроенное сооружение водосборного канала и лотка-быстротока имело более 50 метров в длину и было забетонировано пильгерным способом. При этом дополнительно к точному направлению течения в лотке-быстротоке необходимо было также учитывать правильное размещение ранее закрепленного скального анкера и водные преграды. Это принималось во внимание при составлении по-спортивному амбициозного графика выполнения строительных работ, предусматривающего завершение всех мероприятий по капитальному ремонту водохранилища в 2018 году.

Партнеры по строительству

Заказчик / Застройщик:
Harzwasserwerke, г. Хильдесхайм

Строительное предприятие:
Umwelttechnik & Wasserbau GmbH, г. Бланкенбург, филиал в Магдебурге

Инженер-проектировщик:
дипл. инж. Ульрих Вайссванге (Ulrich Weißwange), г. Ашерслебен

Проектирование и поставка опалубки:
PASCHAL-Werk G. Maier GmbH, г. Штайнах

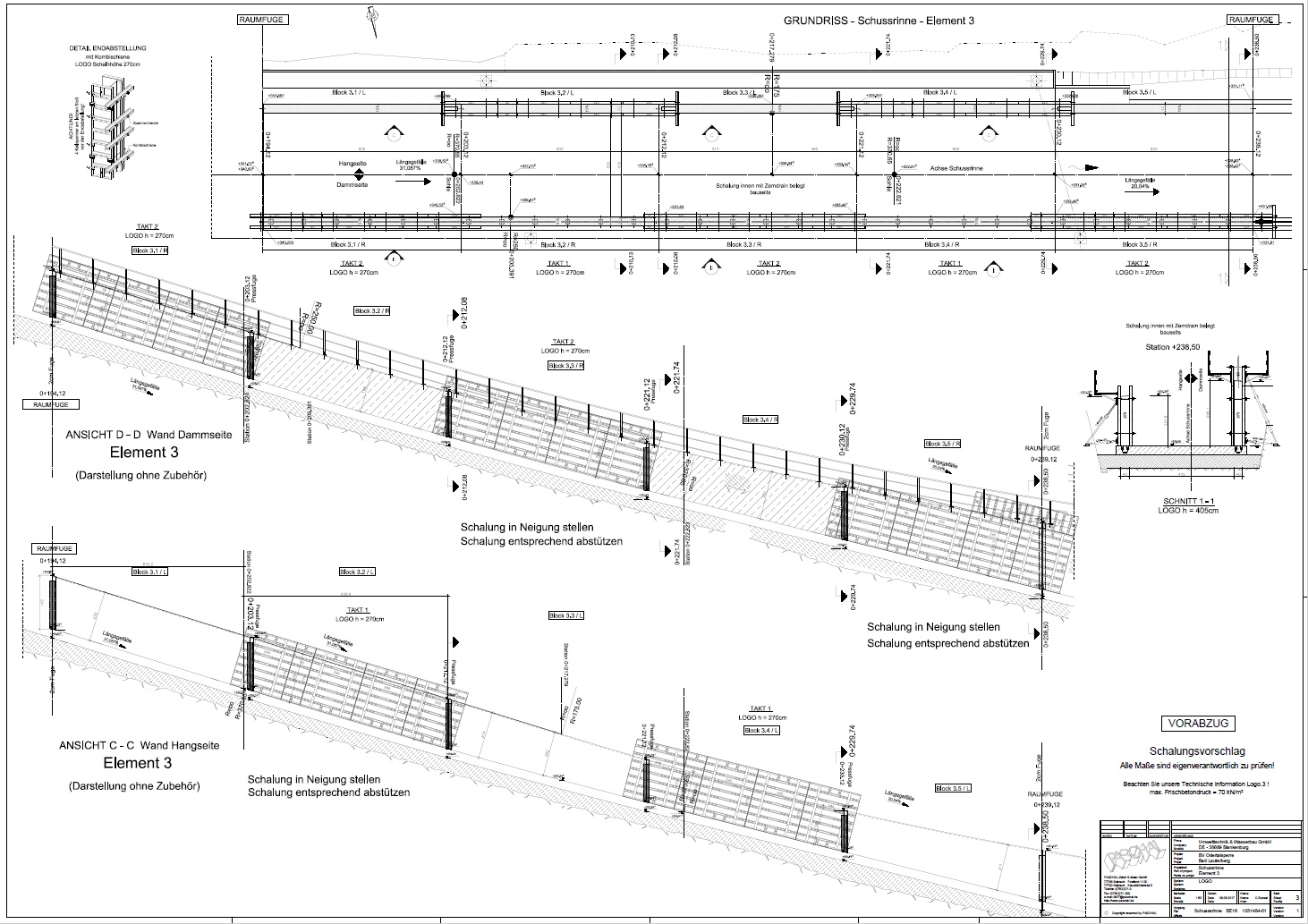

Проектирование опалубки лотка-быстротока в бетонируемой секции BE 16.

Рабочий чертеж по модернизации лотка-быстротока серии 7 на плотине на реке Одер.
