Универсальная опалубка для объекта стоимостью 127 млн. $

Первое подземное электроснабжение в 400 кВ для Дубая

Потребности быстрорастущего населения в продовольственных товарах растут не равномерно, а скачкообразно: необходимо возводить новые городские кварталы и прокладывать линии коммуникаций и снабжения. Так обстоит дело и в Дубае (в Объединенных Арабских Эмиратах). Самый последний проект здесь - это строящаяся в  Мамзар Биче трансформаторная подстанция стоимостью 127 млн. $, которая впервые в Дубае работает с проложенной под землёй высоковольтной линией EHV (extra high voltage) на 400 кВ. В проекте участвуют международные компании, в том числе из Германии.

Местоположение

Сооруженный в 1994 г.  парк Аль Мамзар Бич (Al Mamzar Beach) площадью 106 га. расположен всего в 6 км от центра Дубая и возможно является самым светским и самым прекрасным парком и местом отдыха в арабском мире. Неподалеку от этой идилии сооружается  самая современная трансформаторная подстанция в Дубае. Впервые в этом Эмирате ток будет подаваться по проложенной под землей силовой линии на 400 кВ; надземные линии могли бы испортить вид и впечатление туристов и местного населения. Подстанция  предназначена для снабжения электроэнергией численно быстро растущего населения.

Основные показатели

Первые земляные работы в этом районе с преобладающим песчанным грунтом начались в сочельник 2009 г. Уровень грунтовых вод,  на который оказывает влияние уровень воды в море, расположен на глубине  4,2 м ниже поверхности грунта. А поскольку земляные работы проводились на глубине 8,0 м, возникла необходимость в открытом водоотливе.

Уже 7 января 2010 г. начались работы по возведнию объекта. Поскольку сюда привлечены огромные мощности предполагается закончить их уже в декабре 2010 г. А в мае 2011 г. планируется сдача объекта под ключ.

Затраты на строительство вполне обозримы и составляют16,5 млн. $, а совокупные затраты, включая установку электрообрудования -127 млн. $.

Заказчик – Федеральное ведомство электро- и водоснабжения (ФВЭВ) из Дубая.
Генеральным подрядчиком является созданное в 2008 г.   подразделение концерна Siemens по энергетике, компания Power Transmission and Distribution (PTD), имеющее представительство в Дубае.

Ответственным за все сооружения субподрядчиком  является основанная в 1973 компания Lootah Building & Construction (LBC) из Дубая, входящая в группу Lootah Group of Companies.

Консультирование осуществляет Électricité de France International.

На строительстве задействованы: 1 управляющий, 1 начальник строительства, 1 плановик стройплощадок, 1 технический руководитель, 2 строительных инженера, 3 менеджера по контролю качества, инженеры по технике безопасности, 2 старших рабочих, 100 плотников, 60 плетельщиков, 20 рабочих.

Ток вырабатывается в Аль Авире (Al Awir) и подается в расположенный в 20 км Мушриф (Mushrif), а оттуда под землей  еще 20 км до Мамзар Бича.

Участки строительства

6 участков строительства расположены большей частью под землей. Основные компоненты это

• герметичное здание на 400 кВ с радиорелейной станцией,
• герметичное здание на 132 кВ с радиорелейной станцией,
• здание для трансформатора на 400 кВ,
• основной регулятор на 132 и 400 кВ
• здание автоматики
• вспомогательное здание с резервуаром для воды, насосной станцией, сборным резервуарами и т.д.

Вместо воздуха в герметичные здания закачивается искусственный газ гексафторид серы. Этот инертный, неядовитый и не вызывающий коррозию газ гораздо хуже чем воздух проводит ток и имеет значительное преимущество, позволяющее использовать оборудование, занимающее на 25% меньше места чем такое же для кислородных станций. Для установки, расположенной в пределах городской черты -  это конечно же явное преимущество наряду с огромной экономией затрат на материал и сборку.

Планирование опалубки

Ввиду использования вышеуказанной техники данная трансформаторная подстанция, частично расположенная под землей,  является просто карликовой по сравнению с подобными обычными конструкциями.
Так размер установки составляет всего 24.000 кв. м – однако на ее сооружение предусмотрено использование 4.850 т. газонепроницаемого бетона 40/20 PPC, содержащего 8% микросиликона. Планируется прокладка примерно. 3.000 т. арматуры.
Базовые основания производились обычном методом.

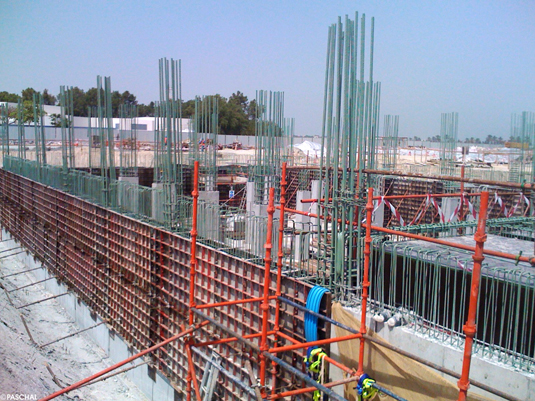

Для возведения всех вертикальных площадей использовалась универсальная опалубка Raster компании PASCHAL.

Несколько проблемных мест возникло при строительстве здания  основного регулятора, чей сильно армированный фундамент обнаружил различные скачки высот. На глубине 8 м едва хватало места и кроме того имелись многочисленные перегородки. А поскольку система Raster прочна, проста в обслуживании и сравнительно легка, она успешно справилась со всеми этими трудностями.
Планирование и поставка опалубки были в компетенции представительства компании PASCHAL в Дубае (PASCHAL Emirates Co. L.L.C., Дубай) и осуществились под руководством инженера Примо Челесте.

RASTER / GE универсальная опалубка

Универсальная опалубка RASTER / GE  не зря заслуживает такое название, поскольку она в более чем 40 странах мира с успехом доказывает разнообразие и гибкость в применении на самых различных стройплощадках, будь то закладка фундамента, возведение стен, сооружение шахт,  использование на объектах с большим количеством углов, опорах или колоннах.
Работы с использованием Raster производятся быстрее и проще чем с другими системами. А стальные рамы опалубки просты в очистке и эксплуатации.
На стройплощадке преимущества RASTER были быстро замечены. Этому также способствовал прекрасный инструктаж, который провели со специалистами инженеры и монтеры компании PASCHAL.
Благодаря эффективному планированию захваток потребовалось только 1.500 кв.м опалубки. Дополнительно были использованы 200 кв.м, из которых собирались колонны с двойной высотой  (доходившей до 9,0 m).

Благодаря эффективному планированию захваток потребовалось только 1.500 кв.м опалубки. Дополнительно были использованы 200 кв.м, из которых собирались колонны с двойной высотой.

Несмотря на различную высоту стен (до 9,0 m), скачкообразных фундаментов и строгий календарный план работ, разработанный Électricité de France International, опалубка Raster легко справилась со всеми задачами.

Перспективы

Этот строительный обьект согласно строгим международным масштабам очень хорошо организован, при этом используются самые лучшие стройматериалы и  оборудование. Все идет по плану.
Данная стройплощадка - первая в своем роде, а потому она является пробным камнем для других стройплощадок в Персидском заливе, в том числе в отношении стандартизованных строительных методов и эффективного применения крупномасштабной  системной опалубки для бетонирования. Последнюю можно применять для возведения  аналогичных трансформаторных подстанций, а также жилых домов и офисных зданий, общественных заведений, школ, больниц, отелей и т.д.
Уже сегодня все с нетерпением ждут торжественного открытия.
