На площади более 11 000 м² в Карлсруэ идет работа по созданию нового технологического парка LTC общей стоимостью более 22 млн евро

Характерные архитектурные элементы имеют круглую и закругленную форму

Оригинальный проект архитектурного бюро essari + lequime gmbh включает пять «корпусов», имеющих множество характерных закругленных и органичных форм. Таким образом, архитекторам удалось разработать гармоничный ансамбль, который станет основой нового комплекса с современными рабочими местами.

Конструкции и помещения органичных форм, как внутри, так и снаружи, создают комфортную рабочую атмосферу для порядка 250 сотрудников и предлагают идеальные возможности для дальнейшего расширения отдельных предприятий.

Начало строительства в середине 2018 г.

Официально строительство этого уникального технологического парка было запущено 24 июля 2018 г. Первым этапом стало проведение земельных работ с последующей прокладкой трубопроводов. Ответственным за оба вида работ является строительное предприятие Peter Gross Hoch- und Tiefbau GmbH & Co. KG. Таким образом, на участке более 11 000 м² строится комплекс с общей площадью в плане около 15 000 м² и общим объемом помещений прибл. 52 000 м³ – и все это практически на 100 % из чистых железобетонных конструкций. Ненесущие части зданий имеют гибкую структуру, что позволяет индивидуально адаптировать площади технологического парка под конкретные требования арендаторов.

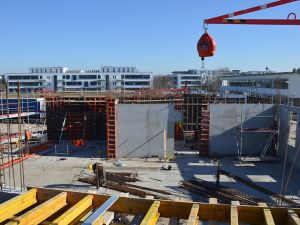

Все бетонные конструкции выполняются при помощи систем опалубки и лесов PASCHAL. Для защиты от падений на кромках перекрытий применяется система боковой защиты PASCHAL.

Для точного выполнения спроектированных внутренних и внешних архитектурных элементов – как по размеру, так и по форме, – применяются системы опалубки и лесов PASCHAL.
Помимо закругленных и угловых форм помещений и зданий, строительное предприятие должно учесть еще одну особенность проекта, которая заключается в том, что строительство всех пяти "корпусов" реализуется параллельно.
Все пять отдельных зданий стоят на общем цокольном этаже, используемом в качестве паркинга, а также для прокладки инженерных коммуникаций для подачи и утилизации сред.
Общественные помещения, такие как приемная, столовая, детский сад, кафе и крупные помещения для проведения конференций, совещаний и спортивных мероприятий, централизованно расположены в корпусах A и D.
Над цокольным этажом восходящие строительные элементы расположены преимущественно в 3 этажа, над которыми находится «пентхаус». Такая конструкция имеет распределенную массу.
Открытая площадь на втором этаже прерывается и разделяется круглыми и изогнутыми отверстиями.

Использование 3-х систем PASCHAL: PASCHAL Deck для перекрытия над цокольным этажом с новой защитой от падения, 1 опалубка для опор Grip и опалубка LOGO.3 для опалубирования небольшого участка стены.

От электронного чертежа до внедрения на строительной площадке

С помощью оптического измерительного прибора проектные данные и параметры опалубки внедряются на строительной площадке с последующим контролем после опалубирования.
Чем меньше радиус, тем меньше точек крепления планируется и размечается для круглой опалубки.
То же самое относится к угловым конструкциям стен. Благодаря оптимальному разбитию опалубочных систем PASCHAL на элементы, строители могут собрать и забетонировать опалубку в соответствии с требуемой геометрией без использования деревянных компенсаторов заказчика.
Прорабы и бригадиры, впервые работающие с PASCHAL на данном объекте, не перестают удивляться тому, насколько универсальны опалубочные системы PASCHAL, и насколько точно можно реализовать в этой системе проект и технические задания инженеров-строителей.

Оба прораба ─ Димитро Хупперт и Джуниор Талла Тодем ─ восхищены взаимовыгодным сотрудничеством с PASCHAL.
«Сотрудники PASCHAL идеально обслуживают эту строительную площадку с ее особой логистикой. Материалы и чертежи опалубки PASCHAL всегда доставляются вовремя. Это позволяет нам оптимально согласовывать параллельное выполнение многочисленных работ – опалубирования, бетонирования, распалубирования – на пяти различных участках. Таким образом мы можем выполнять работы с ограниченным количеством материалов для опалубки и лесов, что улучшает обзор строительной площадки и сокращает расходы заказчика на строительство», – заявляют оба молодых инженера-строителя компании Peter Gross Hoch- und Tiefbau GmbH & Co. KG.

Один из многочисленных чертежей опалубки дает понять, какие особенности конструкций можно практически без ограничений воплотить в жизнь с помощью систем опалубки PASCHAL – на радость архитекторам, инженерам-строителям, строительным предприятиям и, разумеется, заказчикам, которые так любят особые требования.

Поскольку каркас зданий на 98 % состоит из железобетонных конструкций, работа с PASCHAL имеет для нас особое значение.

Общая площадь с учетом бетонных перекрытий и площадки подземного гаража составляет 14 900 м². Железобетонная плита толщиной 45 см над цокольным этажом, в которой применяется метод активации бетонного ядра, используется в качестве накопителя энергии, а остальные железобетонные перекрытия кондиционируют помещения (нагрев и охлаждение) благодаря забетонированным системам трубопроводов. Железобетонные междуэтажные перекрытия в корпусах A-F выполняются с применением опалубки PASCHAL Deck. Перекрытия теплой крыши верхних этажей также изготовляются из железобетона, герметизируются и озеленяются.
Площадь железобетонных стеновых перекрытий составляет 19 000 м². Кроме того, на объекте предусмотрены железобетонные стойки и множество парапетных конструкций из бетона.

Простое и быстрое опалубирование шахт лифтов выполняется с помощью 2-х комплектов опалубки LOGO.3 в виде шахтной опалубки с распалубочными внутренними углами.
Все вертикальные железобетонные конструкции выполняются из LOGO.3 площадью примерно 700 м², TTR прибл. 100 м², 3-х комплектов опалубки опорных стоек Grip. Для изготовления ленточных и отдельных фундаментов достаточно 150 м² опалубки Raster. Для железобетонных перекрытий применяется PASCHAL Deck площадью около 6400 м² (несущие профили H 20 и строительные опоры).
Благодаря неограниченной совместимости различных систем PASCHAL и сортировке элементов с минимальным количеством частей системное опалубирование возможно практически на 100 % – даже на такой строительной площадке.

Его основу составляет точное проектирование опалубки специалистами PASCHAL, не требующее никаких дополнений и монтажа силами заказчика.

Основу архитектурного проекта составляют закругленные элементы

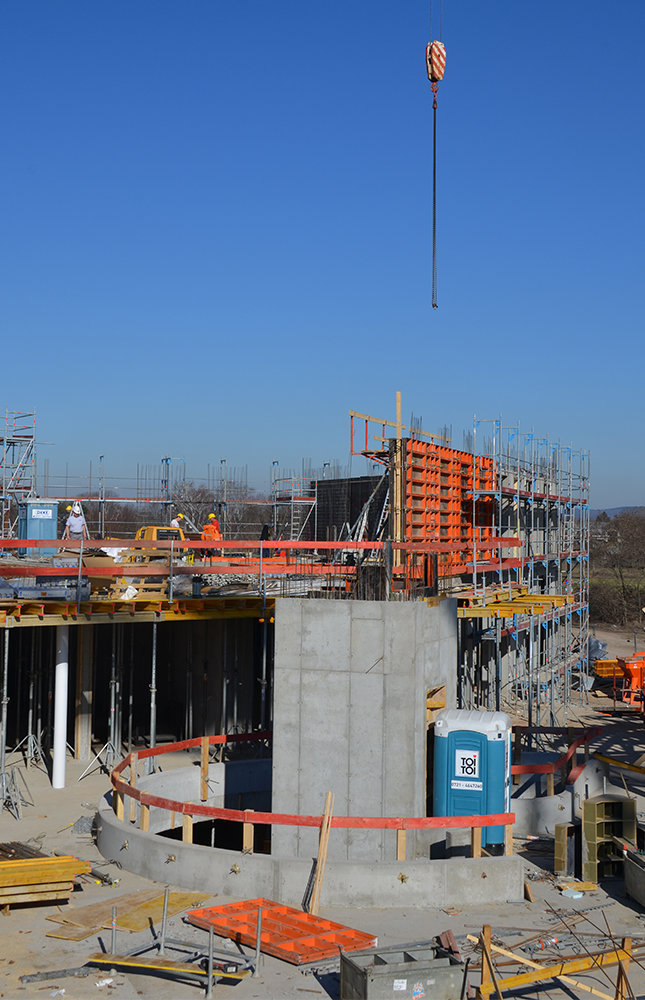

Спроектированные закругленные элементы имеют более 55 различных радиусов. В данном случае применяется TTR – как для опалубки закругленных стен, так и для выполнения закругленных кромок перекрытий.

Для предельно малых радиусов, а также для арматуры круглых отверстий в перекрытиях и круглых участков стен специалисты по опалубке из PASCHAL разработали специальную опалубку, которая сочетается как с TTR, так и с LOGO.3, обеспечивая более плавные переходы.
Несмотря на то, что к фактурному бетону стен и опор не предъявляется особых требований, бетонные конструкции после демонтажа опалубки привлекают своей симметричной рамочной структурой благодаря использованию LOGO.3.

На этой большой строительной площадке системы PASCHAL применяются повсеместно.

На строительной площадке все проходит невероятно гладко

Строительное предприятие Peter Gross Hoch- und Tiefbau GmbH & Co. KG отвечает за выполнение земляных работ и прокладку трубопроводов. Его представители могут охарактеризовать сотрудничество с PASCHAL как партнерское и взаимовыгодное для всех сторон – заказчика, строительных бригад и самого строительного предприятия.

Строительные бригады и компания Peter Gross Hoch- und Tiefbau GmbH & Co. KG впервые непосредственно сотрудничают с PASCHAL и с первого же раза идеально справляются с системами PASCHAL, поскольку они невероятно удобны в эксплуатации.

Новая система защиты от падения PASCHAL

Еще одна особенность – для защиты от падения на кромках перекрытий применяется система боковой защиты PASCHAL.
Новая система боковой защиты оснащена самыми различными компонентами для индивидуальной адаптации к любой геометрии, формам и требованиям к безопасности.

Гармоничные элементы строительных конструкций и привлекательный интерьер помогают создать подходящее рабочее пространство и оптимальную атмосферу для творческих специалистов в LT-Campus в Карлсруэ. визуализация: architekten essari + lequime gmbh

визуализация: architekten essari + lequime gmbh

визуализация: architekten essari + lequime gmbh
