Состязание опалубок

10-месячный проект за 4 месяца

Считается, что чем крупнее строительный проект, тем больше требуется времени на его подготовку. Однако для получившей в мае 2009 г. заказ на строительство в г. Лейпциге сооружения по очистке шахтных вод размером 200 х 200 м компании Umwelttechnik & Wasserbau GmbH  из Эрмслебена, работающей в землях Саксония Ангальт / Берлин / Бранденбург обстоятельства сложились иначе. Машины вышли на  рейд уже на следующий день. Еще считается, что чем крупнее проект, тем больше времени требуется при подготовке эффективного плана этапов работы. Для такого проекта как этот отводится , как правило, по плану от 8 до 10 месяцев на работы по возведению. Но компания по добыче бурого угля MIBRAG, Mitteldeutsche Braunkohlen-Gesellschaft mbH, ожидала завершения работ уже по истечении 4 месяцев, с тем чтобы  уже в марте 2010 г. принять сооружение в эксплуатацию. От этого зависели работы в карьерах и многчисленные рабочие места.

Почему очистное сооружение?

Глубоко залегающие пласты бурого угля расположены намного ниже уровня подземных вод. Чтобы вообще сделать возможной открытую разработку, повсюду в районе пробурены скважины. За счет этого уровень подземных вод значительно снижен. Если отключить все насосы, то довольно быстро все карьеры окажутся затопленными.
Забираемые таким образом воды, нельзя просто так перенапрвить в водоприемник. Причиной тому строгие экологические предписания. И они оправданы, принимая во внимание то, что грунтовые воды не только содержат многчисленные взвеси, но имеют высокий от 3 до 3,5 уровень pH.
В новое очистное сооружение должны будут направляться все грунтовые воды карьеров Объединенного Шлеехайна. Таким образом функционирование очистного сооружения является предпосылкой работы карьеров.
Глубоко залегающие пласты бурого угля расположены намного ниже уровня подземных вод. Чтобы вообще сделать возможной открытую разработку, повсюду в районе пробурены скважины. За счет этого уровень подземных вод значительно снижен. Если отключить все насосы, то довольно быстро все карьеры окажутся затопленными.
Забираемые таким образом воды, нельзя просто так перенапрвить в водоприемник. Причиной тому строгие экологические предписания. И они оправданы, принимая во внимание то, что грунтовые воды не только содержат многчисленные взвеси, но имеют высокий от 3 до 3,5 уровень pH.
В новое очистное сооружение должны будут направляться все грунтовые воды карьеров Объединенного Шлеехайна. Таким образом функционирование очистного сооружения является предпосылкой работы карьеров.

Состязание опалубок начинается

Однако даже такое мощное строительное предприятие как U&W в процессе реализации проекта такого рода сталкивается с проблемами, граничащими с его возможностями.  Поэтому было решено передать строительство трех больших отстойных бассейнов и трех  небольших сгустителей в руки суб-подрядчиков. Сама компания U&W  на площадке размером 100 х 100 м сконцентрировала свои усилия на основных объектах строительства: на главном машинном отделении, головном водозаборном сооружении с химической очисткой и дефекационной системе.

Фундаменты

Основанием служил устойчивый песок и гравий. На него заливалась  опорная плита толщиной 75 см с исходящими стенами. В качестве опалубки применялась система LOGO.3 компании PASCHAL и бетон марки C12/15.

Планирование опалубки

Технолог и специалист по опалубке компании U&W Йенс Рабенау сам разрабатывал планы для опалубки. При этом он применял программный пакет PPL (PASCHAL Plan light) версии 9.0. Прямоугольная архитектура вроде бы не предвещала больших проблем, однако наличие уступов, а также различное качество бетона и цейтнот все эти надежды сводили на нет. Руководство строительством, бригадиры, технолог, а также консультант компании PASCHAL дипл. инженер Ральф Розель каждую неделю проводили совещания, с тем чтобы обсудить последующие этапы работы и поставки опалубки.

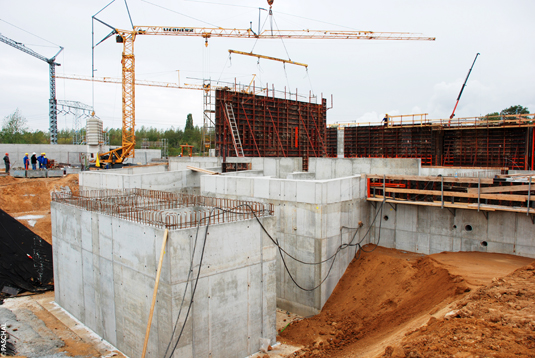

Главное машинное отделение имеет в проекции 30,40 м в длину и 12,00 м в ширину. При этом 4,00 м выступает над верхним краем здания, а в подвальном помещении еще 4,00 м под землей. Крыша состоит из кесоннов на монолитных опорах.
Водозаборное сооружение имеет размеры 4,80 м в ширину и 25,42 м в длину при высоте в  5,55м.

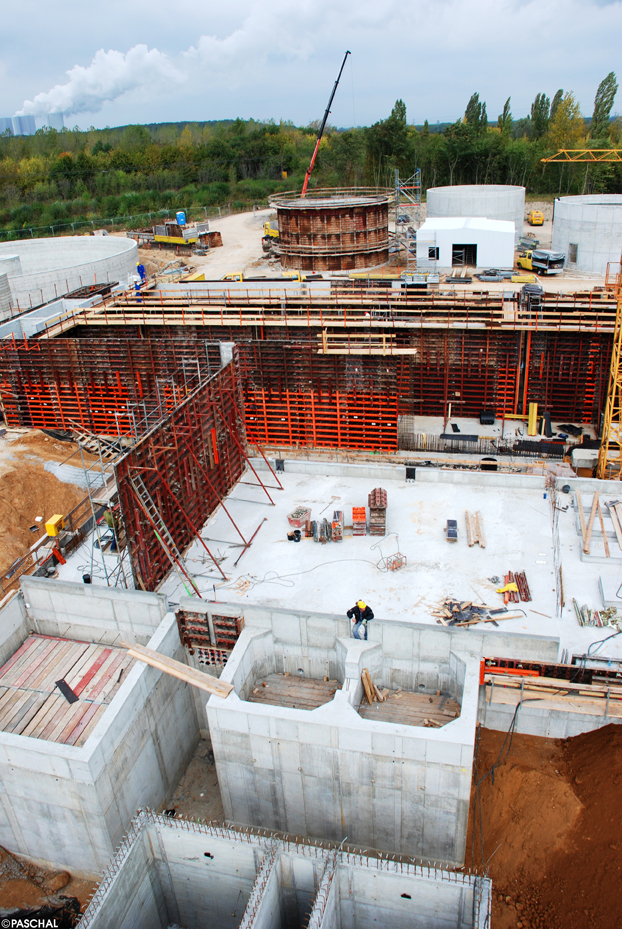

Химическое очистное сооружение имеет в длину 41,30 м при ширине 16,60 и высоте 5,95 м; и состоит при этом из 4 продольных и 8 поперечных осей.

Реализация проекта

Руководитель строительства дипл. инженер Камилло Йаспер видит особенность данной стройки  в реализации проекта в кратчайшие сроки: „Здесь мы добились самой высокой скорости возведения, какая только возможна, при паралельно ведущемся точном планировании необходимых работ.  Строительство и его планирование шли рука об руку!“ По сравнению с привычным строительством работы здесь велись с двойной скоростью; задействованы были только квалифицированные специалисты и сработавшиеся бригады.
Специалист по опалубке Йенс Рабенау: „Чтобы стройка не превратилась в свалку стройматериалов, необходимо было координировать все отдельные работы.“
Суммарно на строительство ушло 350 т стали и 2.300 м³  бетона марки C30/35.

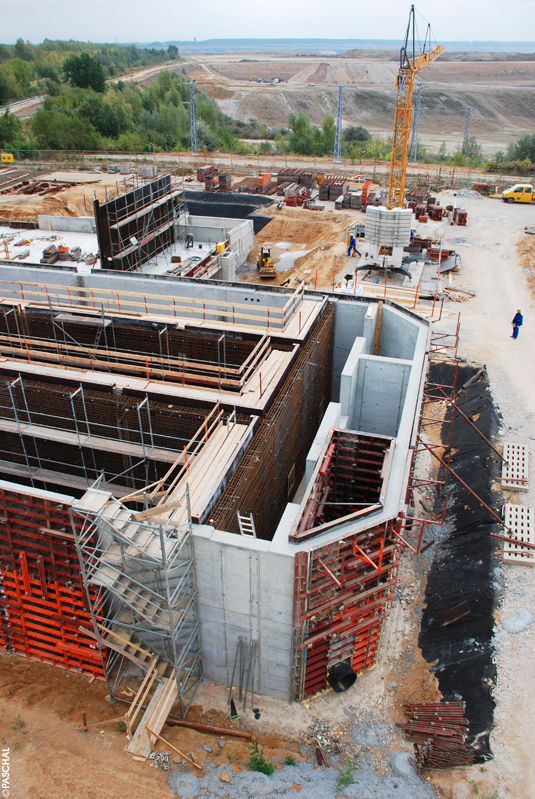

Опалубка

Компания U&W  располагает собственным парком опалубки производства компании PASCHAL, который она до сих пор с успехом использовала при возведении мостов, очистных сооружений, водохранилищ  и прочих объектов.  И несмотря на это для строительства сооружения по очистке шахтовых вод были арендованы дополнительные элементы опалубки у производителя PASCHAL. И здесь нашла свое применение опалубка LOGO.3. Со слов Йенса Рабенау здесь были использованы практически все размеры элементов: 0,75 / 0,90 / 1,35 / 2,40 / 2,70 / 3,40 м. Одновремнно применялось более 2.000 кв. м стеновой опалубки (!), что предпалагало интенсивную логистику. Кроме того было применено 400 кв.м потолочной опалубки.

Декоративный бетон

По причине низкого уровня PH зумпфа поверхности водозаборника и частично химической очистки, входящие в контакт с этой жидкостью, покрывались слоем PE-HD. А пол сооружения химической очистки покрывался керамической плиткой, стойкой к кислоте.
Остальные же части внутренних стен для уменьшения воздействия химических веществ должны были соответствовать самым высоким показателям декоративного бетона, а именно иметь гладкую поверхность без фуг и отпечатков. Это достигается за счет крепления  на стенки опалубки специальных пластин для бетонирования.

Перспективы

В настоящий момент ничто не стоит на пути своевременного и запланированного окончания стрительства. Состязание со временм выиграно!
