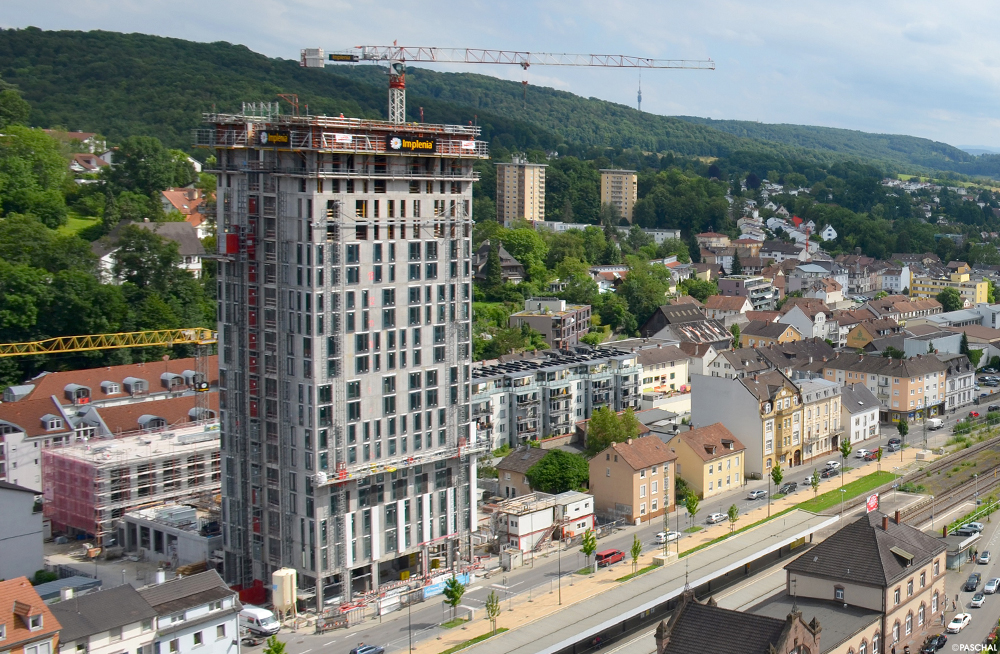

Башня отеля ─ совершенная по форме конструкция из железобетона площадью 9000 м³ и высотой 63 м.

В одном из центральных районов города, недалеко от главного вокзала ведется строительство 4-звездочного отеля с пансионатом по заказу фонда доктора  Х. К. Эберле на основании чертежей архитектурного бюро Külby und Külby (г. Лёррах). Ответственность за оформление элегантного фасада  с применением технически соответсвующей  опалубкой несет архитектурное бюро KSP Jürgen Engel Architekten (Берлин).
От водонепроницаемого бетонного фундамента    подземных пожарных резервуаров, несущих плит основания, конструкции подземного гаража и до железобетонного перекрытия последнего этажа отеля, каркас здания высотой в 63 м состоит полностью из монолитного железобетона.
В качестве опалубки было использовано 1200 м² элементов опалубочной системы LOGO.3 (100 пог. метров) компании PASCHAL. Применялась подъемно-переставная опалубка 240 с дополнительными элементами.

Строители в высшей степени довольны кооперативным сервисом, обслуживанием строительства и выбранными системами арендной опалубки PASCHAL. Слева: Франк Лаймбах, старший прораб общестроительных работ; справа: бригадир Михаэль Егер, представитель компании "Implenia Bau GmbH" (Баден-Вюртемберг).

Ноу-хау в вопросах опалубки плюс кооперативное распределение работ  = успех строительства

Существенный вклад в слаженное и своевременное выполнение строительного проекта внесли Франк Лаймбах, старший прораб общестроительных работ, и бригадир Михаэль Егер, представитель "Implenia Bau GmbH" (Баден-Вюртемберг). В ходе регулярных совещаний на строительном участке с привлечением экспертов по опалубке PASCHAL подробно обсуждались и конструктивно решались все актуальные задачи, связанные с предстоящими рабочими операциями.

Целенаправленное сотрудничество между "Implenia Bau GmbH" (Баден-Вюртемберг) и PASCHAL приняло четкий курс еще на этапе разработки предложения. Компания PASCHAL сразу завоевала доверие своими креативными, практичными и оптимизированными в ценовом плане решениями по системам опалубки. „Убедительная подъемно-переставная концепция специалистов по опалубке PASCHAL послужила окончательным аргументом в пользу передачи заказа данной компании“, - говорит Франк Лаймбах.
Спроектированная техниками PASCHAL "подъемно-переставная концепция" на основе системы подъемно-переставной опалубки 240 вызвала всеобщее восхищение при проведении работ и позволила выполнить обещания, сделанные на стадии разработки предложения. С целью оптимизации процесса, ширина платформенных элементов была точно согласована с подъемами крана.
Благодаря данной технологии для каждой стороны башни понадобилось всего 4 подъемно-переставных платформы длиной около 6,00 м. Начиная с 3-го надземного этажа, работы по опалубливанию и бетонированию проводились с двухнедельным тактом. На каждый этаж башни отеля было израсходовано 220 м³ бетона и 40 т арматурной стали.
В связи с дефицитом пространства на внутригородской стройплощадке, подъемно-переставные платформы заранее по мере надобности монтировались на територии PASCHAL. О превосходной адаптируемости подъемно-переставной системы PASCHAL 240 см к специфическим требованиям свидетельствует стремительный темп возведения каркаса здания в г. Лёррах.

Фасадная архитектура, реализуемая с помощью ноу-хау PASCHAL в области опалубки.

Работая над проектом башни отеля, специалисты по опалубке PASCHAL блестяще справились еще с двумя трудностями. При проектировании подъемно-переставной опалубки было необходимо согласовать распределение подъемно-переставных консолей и точек анкерного крепления для возникающих нагрузок с инженерами, ответственными за расчет несущих конструкций - в том числе из-за сильного членения фасада.

Достигающая 63 м в высоту башня отеля на переднем плане и пансионат на заднем плане, сообщающиеся друг с другом через переход, наглядно подчеркивают дефицит пространства на строительном участке.

Концепция опалубки для башни отеля, включая охрану труда

Эффективность рабочего процесса и экономически выгодная реализация строительного проекта всегда неразрывно связаны друг с другом. В бетонном строительстве охрана труда играет особо важную роль, поскольку работы ведутся на большой высоте - а высота башни отеля в г. Лёррах достигает 63 м. При разработке и совершенствовании своей продукции компания PASCHAL учитывает нормы предусмотренные законодательством и регламенты, строительно-технологические нормы, а также предписания органов строительного надзора для обеспечения максимальной безопасности рабочего процесса. На строительном участке в г. Лёррах использовались системы опалубки в комбинации с самыми различными предохранительными устройствами в целях соблюдения техники безопасности , а именно: защитными ограждениями для вертикальных лестниц, страховочными приспособлениями в области лестничных балконов и улавливающими сетками для защиты от падения.

Логистическая концепция PASCHAL ориентировалась на стесненные условия работ во внутригородском окружении

Строительный участок размером 75 x 49 м почти на 100 % застроен 4-звездочным отельным комплексом с конструктивными габаритами 68 x 48 м.
Поэтому проектировочный отдел PASCHAL уже на стадии обустройства стройплощадки занимался разработкой блоков подъемно-переставной опалубки 240, включая дополнительные элементы, на основании возможных крановых нагрузок. Эти блоки проектировались в виде легко поднимаемых и перемещаемых цельных модулей,
так как подъемно-переставные платформы должны были обладать максимальными размерами, чтобы количество крановых подъемов при перемещении элементов между этажами сводилось к минимуму.

Сейсмическая зона III и связанные с ней требования

Для надежного укрепления конструкции башни отеля при бетонировании лестничных клеток с толщиной стен до 60 см применялся бетон марки C50/60. Для опалубливания важных ребер жесткости применялись внутренние уголки опалубки в комбинации с опалубочной системой LOGO.3.
Чтобы обеспечить безопасное проведение последующих работ, на участке было задействовано 10 подъемных платформ самого разнообразного размера с общей площадью 40 м², а также 7 дополнительных элементов. Габариты самой маленькой из шахт составляли 1,40 x 0,83 м, самой большой - 3,80 x 3,64 м.

4-звездочный отель плюс пансионат

Новостройка, состоящая из башни отеля, ресторанного комплекса и пансионата на 49 номеров, располагается напротив главного вокзала в городе Лёррах. В соответствии с планом застройки высотное здание отеля насчитывает в общей сложности 20 надземных этажей, а также один подвальный этаж, предназначенный для технических помещений и подземной парковки. Еще ниже подвального этажа в специально отведенном месте были предусмотрены три пожарных резервуара из водонепроницаемого бетона. Данные бетонные конструкции также опалубливались с помощью опалубочной системы LOGO.3 от компании PASCHAL.

Проектные данные:

Башня отеля высотой в 63 м опалубливается подъемно-переставной опалубкой 240 компании PASCHAL. На фото изображена подъемно-переставная опалубка, используемая при опалубливании 8-го этажа здания.

Особого внимания в ходе проектирования подъемно-переставных элементов опалубки требовали смещенные оконные проемы на фасаде башни отеля.

Одобренный органами строительного надзора подъемно-переставной конус PASCHAL M30/DW15 гарантировал надежное восприятие нагрузок при перемещении опалубки. На башне отеля в г. Лёррах обеспечивалось безопасное распределение результирующих нагрузок до 74 кН.
