PASCHAL - 50 лет ноу-хау в опалубке бетонных конструкций

8 июля 2014 г. эксперты по опалубке из г. Штайнах празднуют свой 50-й юбилей

Каждому, кто окинет взглядом впечатляющий  список строительных объектов, выполненных предприятием из г. Штайнах, становится ясно, что здесь, в долине реки Кинциг, собралась настоящая команда экспертов в области бетонной опалубки: трибуны «Mercedes» на гоночной трассе Нюрбургринг, водоподъемные плотины в Алжире, жилые кварталы на главной улице уходящего в море острова-пальмы в Дубае, музей компании Samsung в Сеуле, тренировочный комплекс Fohlen-Сampus для футбольного клуба «Боруссия Мёнхенгладбах» - вот лишь некоторые из проектов, достойных упоминания. При формировки бетона для всех этих конструкций использовались опалубочные системы из г. Штайнах.
Компания PASCHAL уже давно доказала, что подобные строения могут иметь самую изящную, самую многогранную и экстравагантную форму, независимо от архитектурной сложности.
"Устанавливать опалубку по прямой линии и под углом 90 градусов умеет каждый, а вот настоящее ноу-хау проявляется лишь тогда, когда речь заходит о круглых и сводчатых сооружениях, когда поверхности стен имеют произвольную форму", - с гордостью заявляет руководитель фирмы  PASCHAL - Барбара Регина Феттер.

Идеальные закругления, смелые изгибы, самые разнообразные углы или свободные, спроектированные архитекторами и инженерами контуры. Будь то односемейный дом или небоскреб, биогазовая установка или громадные проекты по строительству инфраструктуры - опалубка PASCHAL охотно применяется клиентами как в Германии, так и во всем мире.

Все началось в 1964 году, когда Йозеф Майер впервые разработал модульную систему опалубки для бетонных конструкций, рассчитанную на многоразовое употребление. Ранее каждый опалубочный каркас изготавливался по отдельности из дерева, а затем выбрасывался. С появлением опалубки PASCHAL, которую можно представить себе в виде системы стандартных блоков различной величины и формы, свободно комбинируемых друг с другом, в данной области произошел прорыв.
Разногабаритные элементы, состоящие из металлической рамы в сочетании с гладкой деревянной либо стальной плитой, складываются в одну конструкцию и позволяют за короткое время возводить опалубку любой желаемой формы. Кроме того, они гарантируют абсолютную равномерность бетонных поверхностей после распалубки, а при необходимости также превосходное качество облицовочного бетона.

«Сейчас, помимо безупречной укладки наших элементов, рамы которых имеют срок эксплуатации до 30 лет, основную важность для нас представляет оказание услуг в сфере опалубки бетонных конструкций», - рассказывает директор фирмы PASCHAL Барбара Р. Феттер, унаследовавшая предприятие от своей матери   Гертруды Майер.

Сервис, ориентированный на клиента

В состав группы PASCHAL с 2008 года входит компания-производитель программного обеспечения «Planitec». Она ведет разработку специальных компьютерных программ, располагающих всеми функциями для оптимального планирования и организации строительных работ: начиная с автоматизированного планирования опалубки посредством программы PASCHAL-Plan light, а также дифференцированного проектирования опалубки в среде AutoCAD с помощью «PASCHAL-Plan pro» вплоть до использования технологии радиочастотной идентификации (RFID) на базе «PASCHAL Ident» для комплектации современных опалубочных блоков и управления ими.

Таким образом, к элементам опалубки, которые можно купить или арендовать в зависимости от условий конкретной страны, прилагается программное обеспечение для планирования работ, помогающее заранее просчитать идеальную комбинацию различных элементов и составить точную спецификацию необходимых для этого деталей и комплектующих. «Это дает строителям возможность сэкономить массу рабочего времени, а следовательно, и денег», - говорит руководитель отдела обучения дипл. инж. Ханс-Петер Штайнер, знакомящий клиентов и новых сотрудников с миром бетонных опалубок в рамках выставки, проводимой на территории самой компании.

Чиповая технология PASCHAL Ident

Дополнением к программному обеспечению служит своеобразная новаторская идея: каждый элемент опалубки в стандартных сериях PASCHAL Raster и PASCHAL LOGO.3 снабжается встроенным чипом-транспондером, выполняющим роль индивидуального маркера. С помощью считывающего устройства и компьютерной программы все опалубочные системы становятся легко обозримыми и управляются в электронном режиме.

Трапецеидальные несущие балки упрощают опалубливание круглых обьектов

Благодаря разнообразным вариантам применения опалубочных систем с трапецеидальными балками PASCHAL заняла исключительную позицию на мировом рынке, так как данный вид опалубки позволяет формировать идеально плавные закругления с высокой точностью, легкостью и быстротой.
Опалубка с трапецеидальными несущими позволяет бесступенчатое  монтирование круглых обьектов  диаметром от 2 до 5 м и от 5 м до бесконечности. Она может устанавливаться как по горизонтали, так и по вертикали. Небольшое количество стяжных отверстий (от 0,28 до 0,55 на м²) значительно ускоряет проведение строительных работ.

Сталь или алюминий

Большинство деталей опалубки - прежде всего для нестандартных технических решений - изготавливаются в г. Штайнах. Для специалистов по сварке главным приоритетом является точность. Именно нестандартные исполнения, позволяющие придавать бетону любую желаемую форму, и стали той отраслью, которая, по словам Барбары Р. Феттер, за последние годы приобрела огромное значение.

Вместе с тем продолжают пользоваться спросом и «классические» виды опалубки - например, Raster/GE. "Рамы крупногабаритных элементов опалубки LOGO.3 свариваются при помощи ультрасовременной роботизированной технологии", - разъясняет ответственный начальник производства, дипл. инж.-экон. Ральф Нефф.

Исследования и разработки с прицелом на пользу

Проектно-конструкторский отдел нашей компании все время сталкивается с новыми задачами, поскольку требования к форме и функциональности непрерывно меняются. В частности, нами были разработаны легковесные элементы серии LOGO.3 из алюминия, предназначенные для ручной транспортировки в случае труднодоступности строительного участка. При этом постоянно изобретаются новые формы: учитывая требования к зданиям и несущим конструкциям, а также пожелания застройщиков, участие в проектах принимают архитекторы и инженеры, а следовательно, и строительные предприятия, которым PASCHAL оказывает всестороннюю поддержку.

Так, к примеру, на последней международной выставке строительного оборудования «BAUMA» был представлен внутренний угловой   элемент позволяюший легко демонтировать опалубку.
Данное функциональное расширение опалубочных систем LOGO.3 и Raster находит широкое применение на практике. При проведении общестроительных работ использование регулируемого по высоте внутреннего опалубочного угла существенно сокращает затраты времени на    монтаж и перемещение внутренней опалубки для лифтовых шахт, лестничных клеток и корпусов зданий в стесненных пространственных условиях, тем самым облегчая труд бетонщиков.&

Наиболее яркие проекты за 50 лет опыта в области опалубки бетонных конструкций

Круглая опалубка с трапецеидальными балками (TTR) для клиники в г. Эрстен (Эльзас, Франция)

При формировании закругленных железобетонных стен для центра отдыха клиники в г. Эрстен применялась система круглой опалубки с трапецеидальными балками (TTR). На протяжении строительства было использовано 8 комплектов опалубки.
Строительные работы начались 12 июля 2012 г. Весной 2014 г. центр отдыха был сдан в эксплуатацию.

Опалубочная система LOGO.3 для водопропускных сооружений с коническими стенами высотой 11,90 м

С целью защиты от наводнений в г. Хаслах, район Ортенау, были построены два аккумулирующих водохранилища.
Данный гидравлический комплекс, расположенный в центре дамбы, состоит из переднего горизонтального блока длиной 21,10 м, а также наклонного сегмента длиной 32,40 м, разделенного вдоль на две части шириной 5,55 м каждая. Обе гравитационные стены пропускного сооружения установлены на отчасти наклонном фундаменте и сужаются с толщины 1,30 м в основании средней зоны до 0,70 м на вершине; кроме того, крылья на наружных сторонах плотины имеют толщину всего 0,50 м. Внешние поверхности конических стен наклонены внутрь под углом 2,86 градуса.

Системы Raster и PASCHAL Deck в Северной Африке

При строительстве кампуса медицинского факультета в г. Алжир, рассчитанного на 10 000 студентов, исполнительная фирма-подрядчик приняла решение использовать универсальную опалубку Raster для возведения фундаментов, стен, шахт, опор и нижних поясов ферм. Система Raster также применялась при опалубливании ротонды. Изготовление потолков осуществлялось с помощью системы PASCHAL Deck.

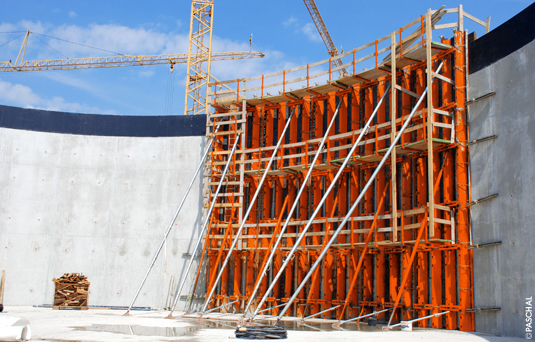

Удачная комбинация из TTR, Raster и GE при строительстве биогазовой установки

Все железобетонные конструкции биогазовой установки в энергетическом парке г. Бюрштадт были сооружены с использованием опалубочных систем компании PASCHAL. Во время строительства применялась круглая опалубка TTR в сочетании со стеновой опалубкой Raster/GE.
Из бетона были отлиты технологические корпуса электростанции, цилиндрические резервуары различной величины, а также контейнеры для хранения воды, включая удерживающие стены колодцев.

Опалубка LOGO.3 для газонепроницаемого хранилища

В рамках расширения производства компании Fuchs Lubritech GmbH на территории Северной промышленной зоны в г. Кайзерслаутерн были построены пожаробезопасные складские помещения для хранения горючих материалов. Особенностью конструкции являлись железобетонные стены высотой 14,50 м, которые требовали бетонирования в один прием.

Универсальная опалубка Raster в Персидском заливе

При возведении железобетонного каркаса десятиэтажного многоквартирного здания длиной в 1,0 милю на «Золотой миле» острова Пальма Джумейра в г. Дубай использовалась универсальная опалубка PASCHAL Raster. С помощью данной системы выполнялись опалубочные работы для фундаментов, угловых стен жесткости, лифтовых шахт и прямоугольных опор, воспринимающих нагрузку.

LOGO.3 в Саудовской Аравии

При сооружении самой крупной в стране очистной установки, расположенной в городе Медина, подрядное строительное предприятие пользовалось опалубкой для стен LOGO.3.
Общестроительные работы на участке с площадью в 120 000 м² начались в июне 2012 г. Ввод объекта в эксплуатацию запланирован на август 2014 года.

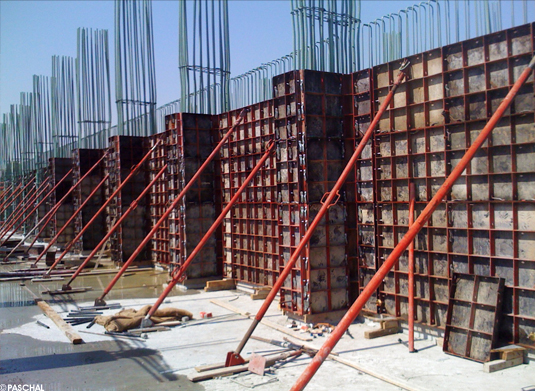

Универсальная опалубка Raster в г. Дубай

При изготовлении вертикальных ограждающих стен первой подземной электрической подстанции в г. Дубай был сделан выбор в пользу универсальной опалубочной системы Raster. Несмотря на различия в высоте стен, доходивших до 9,0 м, многочисленные перепады фундамента, а также сжатый график строительных работ со стороны компании Électricité de France International, опалубка RASTER справилась со всеми поставленными требованиями.
